8108A-C0124 Агрегат трубопровода кондиционера - машина
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

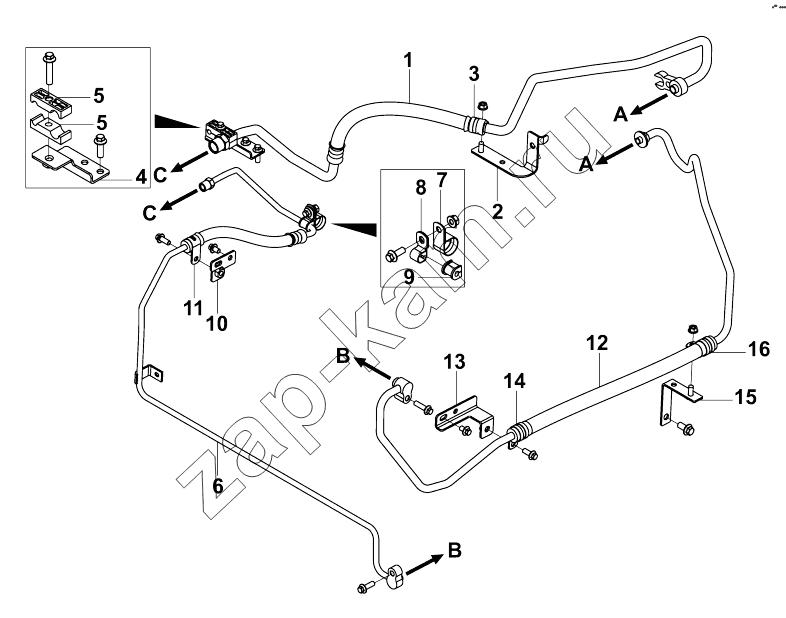

Схема/чертеж: 8108A-C0124 Агрегат трубопровода кондиционера - машина / DongFeng DFL-3251AW1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
Q32008 Q32008 Гайка 1; 240 ₽
Q32008 Q32008 Гайка 1; 240 ₽
Q1841020 Q1841020 Болт 1; -
Q1840825 Q1840825 Болт 2; -
Q1840820 Q1840820 Болт 1; 150 ₽
Q1840840 Q1840840 Bolt 1; -
Q1840812 Q1840812 Bolt 2; -
Q1840825 Q1840825 Болт 1; -
Q1840830 Q1840830 Болт 1; -
Q1840820 Q1840820 Болт 1; 150 ₽
Q32008 Q32008 Гайка 1; 240 ₽
Q1840820 Q1840820 Болт 1; 150 ₽
Q1840812 Q1840812 Bolt 2; -
1 13083600 Трубопровод кондиционера в сборе-соединить к к входу компрессора 1; -
2 13085000 Кронштейн в сборе 1; -
3 10136000 Pipe clamp 1; -
4 11211000 Bracket assembly 1; -
5 10135100 Double-pipe clip 2; -
6 11210700 A/C pipe assembly connecting condenser outlet 1; -
7 10136000 Pipe clamp 1; -
8 10417500 Pipe clip 1; -
9 10417600 Pipe clip bushing 1; -
10 11131300 Bracket assembly 1; -
11 10136200 Pipe clamp 1; -
12 11210600 A/C Pipe assembly connecting compressor outlet 1; -
13 12603900 Кронштейн в сборе 1; -
14 10136100 Pipe clamp 1; -
15 12604000 Кронштейн в сборе 1; -
16 10136100 Pipe clamp 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
