8108D-C0112 Агрегат трубопровода кондиционера - кабина водителя
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

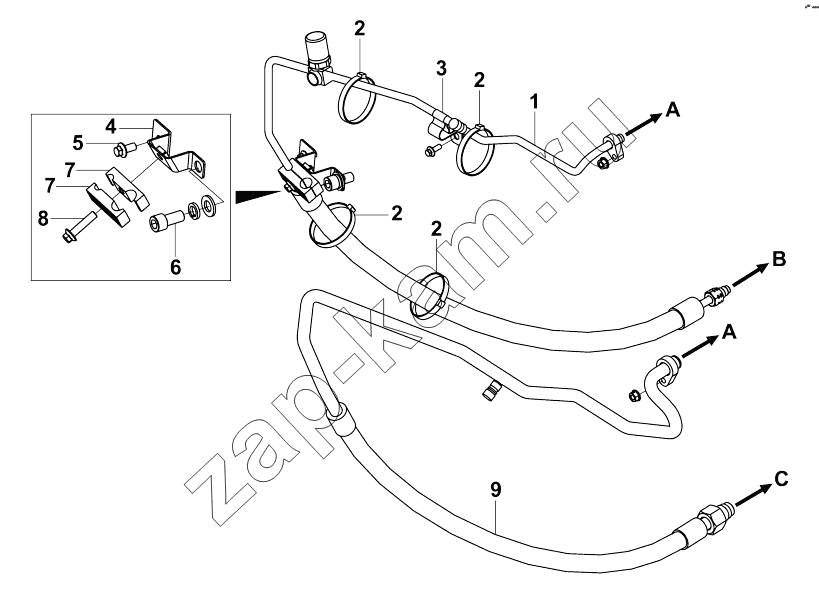

Схема/чертеж: 8108D-C0112 Агрегат трубопровода кондиционера - кабина водителя / DongFeng DFL-3251AW1
1
2
2
2
2
3
4
5
6
7
7
8
9
Поз. Артикул Название детали Кол-во Цена
Q32008-F7 Q32008-F7 Гайка 1; -
Q1840616-F7 Q1840616-F7 Bolt 1; -
Q40312-F7 Q40312-F7 Стандартная пружинная шайба 1; -
Q40112-F7 Q40112-F7 Washer 1; -
Q32008-F7 Q32008-F7 Гайка 1; -
1 12661600 Трубопровод кондиционера в сборе-соединить к к входу испарителя 1; -
2 10076600 Band 4; -
3 10416600 Double-pipe clip 1; -
4 10416700 Bracket assembly 1; -
5 Q1840816-F7 Bolt 1; -
6 Q2181225 Screw 1; -
7 10135100 Double-pipe clip 2; -
8 Q1840835-F7 Bolt 1; -
9 12660700 Трубопровод кондиционера в сборе-соединить к к выходу испарителя 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
