8405C-C0108 Левая подножка автомобиля
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

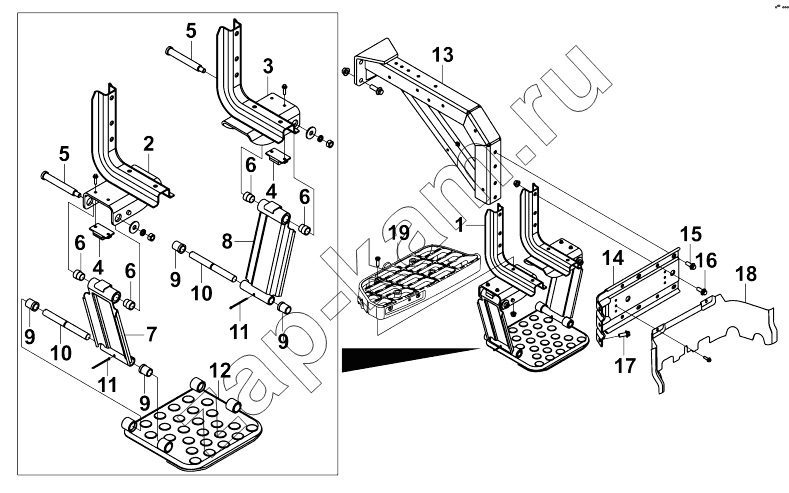

Схема/чертеж: 8405C-C0108 Левая подножка автомобиля / DongFeng DFL-3251AW1
1
2
3
4
4
5
5
6
6
6
6
7
8
9
9
9
9
10
10
11
11
12
13
14
15
16
17
18
19
Поз. Артикул Название детали Кол-во Цена
Q1841025-F7 Q1841025-F7 Bolt 5; -
Q32008-F7 Q32008-F7 Гайка 4; -
Q1840520-F7 Q1840520-F7 Bolt 4; -
Q150B0825-F7 Q150B0825-F7 Bolt 4; -
Q40210-F7 Q40210-F7 Washer 2; -
Q40310-F7 Q40310-F7 Washer 2; -
Q340B10-F7 Q340B10-F7 Nut 2; -
Q1840620-F7 Q1840620-F7 Bolt 2; -
Q32010-F7 Q32010-F7 Nut 4; -
Q32012-F7 Q32012-F7 Nut 4; -
Q1841235-F7 Q1841235-F7 Bolt 4; -
1 10427100 Lower pedal craft suassembly 1; -
2 10426100 Bracket welding assembly 1; -
3 10426200 Bracket welding assembly 1; -
4 10426300 Stop block welding assembly 2; -
5 10426600 Upper connecting shaft 2; -
6 10426700 Bushing 4; -
7 10426400 Connecting bracket welding assembly, B 1; -
8 10426500 Connecting bracket welding assembly 1; -
9 10426900 Bushing 2; -
10 10426800 Lower connecting shaft 2; -
11 Q500B3250 Шпилька 2; -
12 10427000 Welding assembly, lower pedal 1;
13 10425900 Left connecting beam assembly, frame 1; -
14 10425800 Support beam assembly, door step,one stair 1; -
15 Q1841025-F7 Bolt 2; -
16 Q1841025-F7 Bolt 4; -
17 Q1841025-F7 Bolt 3; -
18 12999200 Защитный кожух левого нижнего педали 1; -
19 10425600 Left lower pedal 1; -
