FT9384 Топливная магистраль
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

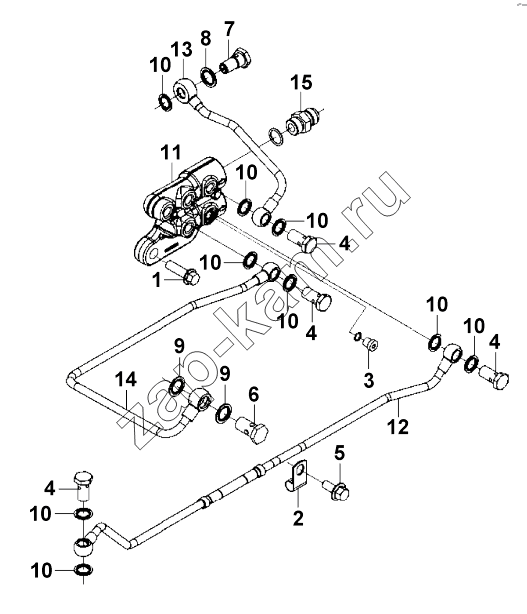

Схема/чертеж: FT9384 Топливная магистраль / DongFeng DFL-3251AW1
1
2
3
4
4
4
4
5
6
7
8
9
9
10
10
10
10
10
10
10
10
10
11
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
1 10149200 Bolt 2; -
2 10770200 Clip 1; -
3 10152100 Screw plug 1; -
4 10770700 Bolt 4; -
5 10155500 Bolt 1; -
6 10527600 Bolt 1; -
7 10161800 Check valve 1; -
8 10162400 Washer 1; -
9 10162400 Washer 2; -
10 10162500 Washer 9; -
11 10773000 union body, oil pipe 1; -
12 10773400 Fuel return pipe 1; -
13 10773600 Fuel return pipe 1; -
14 11035900 Fuel return pipe 1; -
15 12372100 Straight joint 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
