RT-11509G-06 Механизм переключения передач
/ DongFeng DFL-3251AXA Euro3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

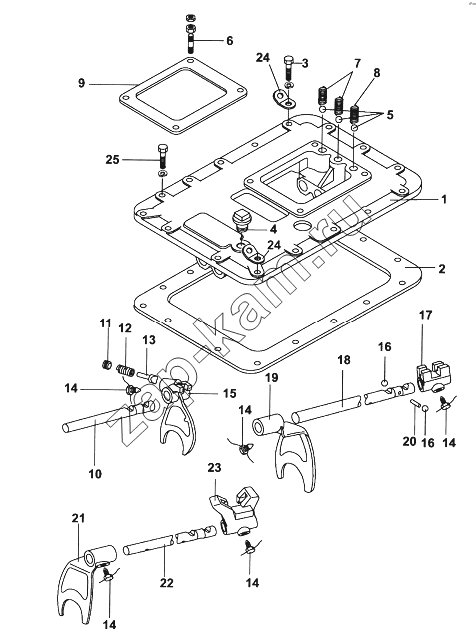

Схема/чертеж: RT-11509G-06 Механизм переключения передач / DongFeng DFL-3251AXA Euro3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
14
15
16
16
17
18
19
20
21
22
23
24
25
Поз. Артикул Название детали Кол-во Цена
GB93-76 GB93-76 Стопорная шайба 16; -
1819 1819 Проволка ; 140 ₽
GB93-76 GB93-76 Стопорная шайба 2; -
Q361B10 Q361B10 Гайка 2; -
Q351B10 Q351B10 Гайка 2; -
X-1-603 X-1-603 Гайка 2; -
1 F99980 Крышка 1; -
2 14918 Прокладка крышки 1; -
3 GB21-76 Болт M10 2; -
4 Q614B10 Прокладка 1; -
5 GB308-89 Шарик 3; -
6 11066 Шпилька 4; по запросу
7 F96085 Пружина 2; 360 ₽
8 F96084 Пружина 1; -
9 1642 Пластина 1; по запросу
10 16132 Ось 1; -
11 8968 Резьбовая заглушка 1; -
12 8774 Пружина 1; -
13 F99671 Плунжер 1; -
14 3220 Крепежный болт 5; 1 690 ₽ -
15 F99664 Вилка пониженной передачи 1; -
16 GB308-89 Шарик 2; -
17 F99588 Блок зубчатой передачи 1; -
18 16133 Ось 1; -
19 16135 Вилка первой и второй передачи 1; -
20 1634 Блокировочный палец 1; 7 360 ₽
21 16136 Вилка третьей и четвертой передачи 1; -
22 18643 Ось 1; -
23 F99589 Блок зубчатой передачи 1; -
24 20815 Кронштейн 2; 360 ₽
25 GB21-76 Болт M10 14; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
