Направляющий клапан
/ DongFeng DFL-4181A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

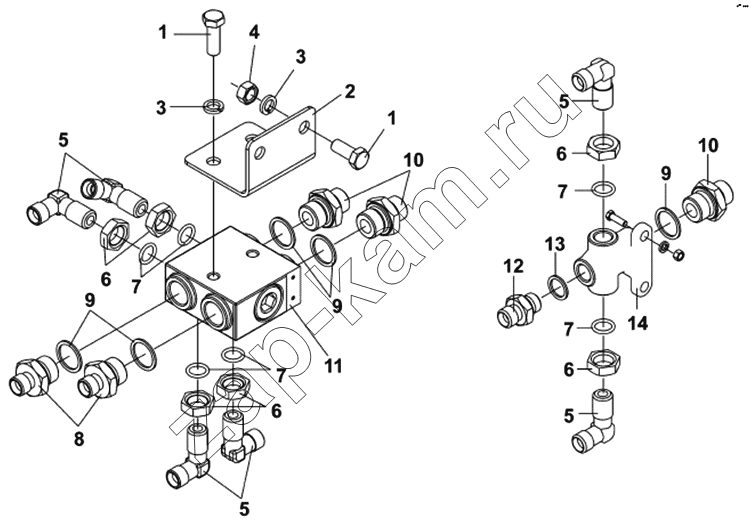

Схема/чертеж: Направляющий клапан / DongFeng DFL-4181A
1
1
2
3
3
4
5
5
5
5
6
6
6
6
7
7
7
7
8
9
9
9
10
10
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
Q40308 Q40308 Пружинная шайба 2; 10 ₽ - 60 ₽
Q340B08 Q340B08 Гайка 2; -
Q150B0835 Q150B0835 Болт 2; -
1 Q150B0830 Болт 4; -
2 35Z27-06025 Кронштейн штуцера 1; -
3 Q40310 Пружинная шайба 1; -
4 Q340B10 Гайка 2; 100 ₽
5 35N-06124 Угольник 6; -
6 35N-06027 Гайка 6; -
7 35N-06032 О-кольцо 6; -
8 35Z41-06027 Штуцер 2; -
9 35N-06036 Уплотнительное кольцо 5; -
10 35B06-06012 Штуцер 3; -
11 3525N49-010 Распределитель 1; -
12 35BY-06513 Штуцер 1; -
13 35N-06037 Шайба 1; -
14 35N48L-06044 Крестовина 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
