Пучок проводов дверцы автомобиля
/ DongFeng DFL-4181A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

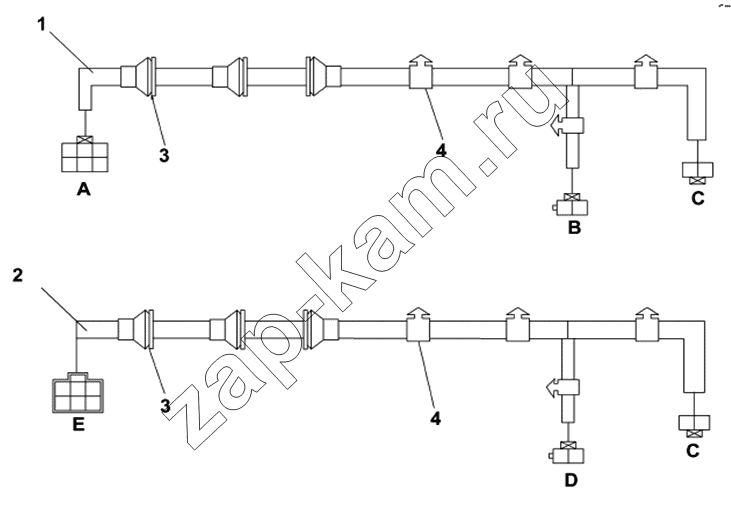

Схема/чертеж: Пучок проводов дверцы автомобиля / DongFeng DFL-4181A
1
2
3
3
4
4
A
B
C
C
D
E
Поз. Артикул Название детали Кол-во Цена
1 3724050-C0301 Пучок проводов левой двери в сборе(включая детали №3 и 4) 1; -
2 3724055-C0301 Пучок проводов правой двери в сборе (включая детали №3 и 4) 1; -
3 3724901-C0100 Защитная втулка 6; -
4 3724941-C0100 Лента хомута 13; -
A [Соединение с главным пучком проводов левого кузова] Соединение с главным пучком проводов левого кузова ; -
B [Соединение с левым поворотным указателем] Соединение с левым поворотным указателем ; -
C [Соединение с лампочкой для подножки] Соединение с лампочкой для подножки ; -
D [Соединение с правым поворотным указателем] Соединение с правым поворотным указателем ; -
E [Соединение с главным пучком проводов правого кузова] Соединение с главным пучком проводов правого кузова ; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
