Пучок проводов передней панели
/ DongFeng DFL-4181A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

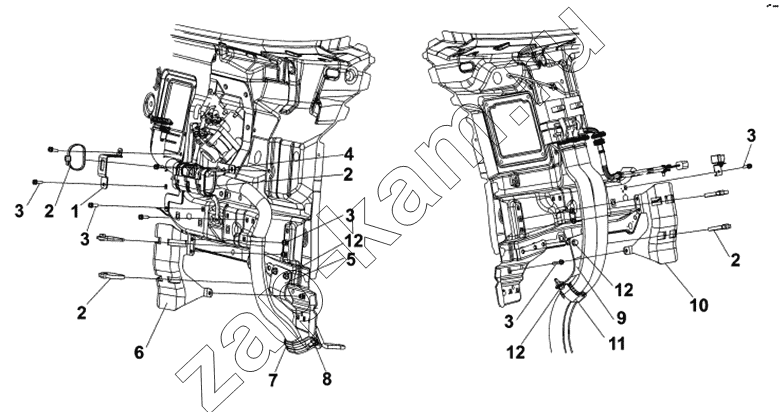

Схема/чертеж: Пучок проводов передней панели / DongFeng DFL-4181A
1
2
2
2
2
3
3
3
3
3
4
5
6
7
8
9
10
11
12
12
12
Поз. Артикул Название детали Кол-во Цена
1 3724464-C0100 Защитный щит пучка проводов 1; -
2 3724946-C0100 Хомут 10; -
3 Q1840620-Z5 Болт 4; -
4 3724465-C0100 Защитный щит пучка проводов - левый 1; -
5 3724462-C0100 Защитный щит пучка проводов - левый 1; -
6 3724461-C0100 Защитный щит пучка проводов - левый 1; -
7 3724463-C0100 Защитный щит пучка проводов - левый 1; -
8 Q32008-Z5 Гайка 3; -
9 3724472-C0100 Защитный щит пучка проводов - правый 1; -
10 3724471-C0100 Защитный щит пучка проводов - правый 1; -
11 3724473-C0100 Защитный щит пучка проводов -правый 1; -
12 Q1840820-Z5 Болт 14; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
