Пучок проводов потолка кабины
/ DongFeng DFL-4181A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

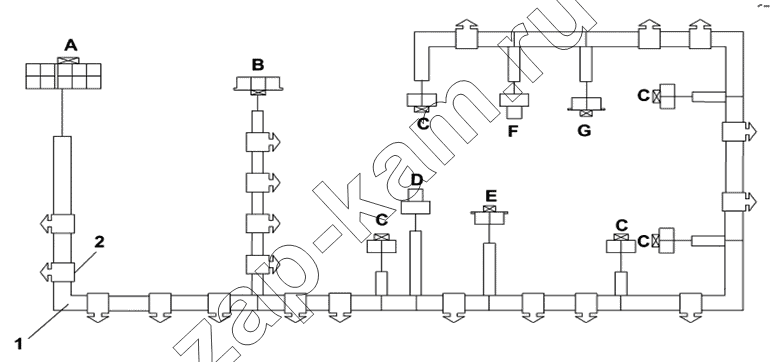

Схема/чертеж: Пучок проводов потолка кабины / DongFeng DFL-4181A
1
2
A
B
C
C
C
C
C
D
E
F
G
Поз. Артикул Название детали Кол-во Цена
1 3724040-C0301 Пучок электропроводов для потолка в сборе(включая деталь №2) 1; -
2 3724941-C0100 Лента хомута 20; -
A [Соединение с главным пучком проводов левого кузова] Соединение с главным пучком проводов левого кузова ; -
B [Соединение с передней читальной лампой] Соединение с передней читальной лампой ; -
C [Соединение с габаритными лампочками] Соединение с габаритными лампочками ; -
D [Соединение с левым громкоговорителем] Соединение с левым громкоговорителем ; -
E [Соединение с левой верхней лампой] Соединение с левой верхней лампой ; -
F [Соединение с правым громкоговорителем] Соединение с правым громкоговорителем ; -
G [Соединение с правой верхней лампой] Соединение с правой верхней лампой ; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
