Технический индукционный клапан нагрузки
/ DongFeng DFL-4181A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

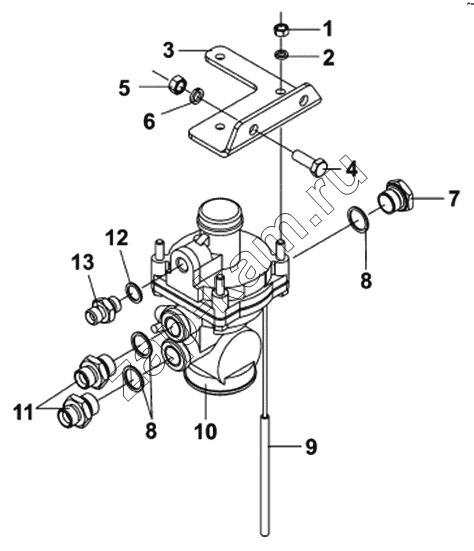

Схема/чертеж: Технический индукционный клапан нагрузки / DongFeng DFL-4181A
1
2
3
4
5
6
7
8
8
9
10
11
12
13
Поз. Артикул Название детали Кол-во Цена
Q500B0216 Q500B0216 Шплинт 2; -
1 Q340B08 Гайка 3; -
2 Q40308 Пружинная шайба 3; 10 ₽ - 60 ₽
3 35ZB1-42010 Кронштейн клапана 1; -
4 Q150B1030 Болт 2; -
5 Q340B08 Гайка 2; -
6 Q40310 Пружинная шайба 2; -
7 35Z41-06047 Пробка 1; -
8 35N-06036 Уплотнительное кольцо 3; -
9 35ZB1B-42015 Стальной трос в сборе 1; -
10 3542ZB1B-001 Индукционный клапан нагрузки в сборе 1; -
11 35B06-06012 Штуцер 2; -
12 35N-06037 Шайба 1; -
13 35BY-06513 Штуцер 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
