Тормозной механизм передний правый
/ DongFeng DFL-4181A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

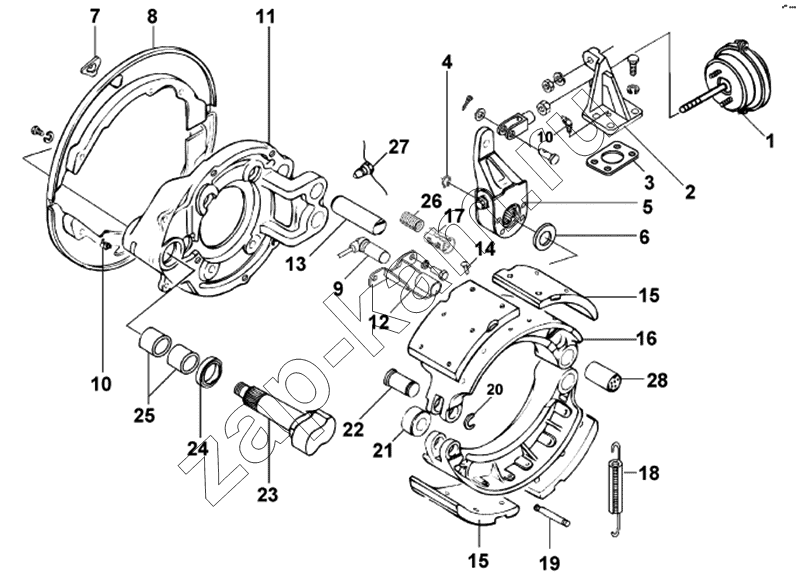

Схема/чертеж: Тормозной механизм передний правый / DongFeng DFL-4181A
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
Поз. Артикул Название детали Кол-во Цена
MH3501ZB3-180 MH3501ZB3-180 Суппорт со втулкой и кольцом 1; -
MH3501ZB1-139 MH3501ZB1-139 Втулка 1; -
3501N-213 3501N-213 Нижняя опора 2; -
3501N-114 3501N-114 Масляное уплотнение в сборе 4; -
MH3501ZB1-185 MH3501ZB1-185 Передняя нижняя тормозная колодка в сборе 1; -
MH3501ZB1-085 MH3501ZB1-085 Передняя верхняя тормозная колодка в сборе 1; -
Q40308 Q40308 Пружинная шайба 2; 10 ₽ - 60 ₽
Q150B0820 Q150B0820 Болт 2; -
35ZB6-01015 35ZB6-01015 Передний правый тормоз с кронштейном датчика в сборе 1; -
MH3501ZB3-125 MH3501ZB3-125 Суппорт со втулкой 1; -
Q40308 Q40308 Пружинная шайба 5; 10 ₽ - 60 ₽
Q150B0816 Q150B0816 Болт 5; -
MH3501ZB6-022 MH3501ZB6-022 Пылезащитный кожух 1; -
3501N-024 3501N-024 Зажим 2; -
MH3501ZB6-023 MH3501ZB6-023 Щит 1; -
25Q68-01038 25Q68-01038 Заглушка пылезащитного кожуха 2; -
3501ZB3-002 3501ZB3-002 Передний правый тормоз в сборе 1; -
Q150B1235 Q150B1235 Болт 4; -
Q40312 Q40312 Пружинная шайба 4; -
Q701B45 Q701B45 Пресс-маслёнка 2; -
Q500B0426 Q500B0426 Шплинт 2; -
1 3519002-ZB600 Пневмокамера переднего правого тормоза в сборе 1; -
2 35N-01032 Кронштейн тормозной камеры 1; -
3 35N-01033 Прокладка 2; -
4 3501N-046 Стопорное кольцо 2; -
5 3551ZB6-002 Передний правый саморегулирующий рычаг в сборе 1; -
6 3501N-044 Защитное кольцо 2; -
7 MH3502ZB1-076 Пробка 2; -
8 MH3501ZB6-021 Щит в сборе верхний 1; -
9 35Z24F-01020 Датчик 1; -
10 Q701B45 Пресс-маслёнка 1; -
11 MH3501ZB3-126 Суппорт 1; -
12 35ZB6-01154 Кронштейн датчика переднего тормоза 1; -
13 MH3501ZB1-132 Ось тормозной колодки 2; -
14 3501D-106 Заклёпка 32; -
15 3501ZB6-105 Фрикционная тормозная накладка (MH3501ZB1-105W) 4; -
16 3501ZB-101 Колодка переднего тормоза 2; -
17 35Z24F-01031 Втулка датчика 1; -
18 3501N-064 Пружина фиксатора 1; -
19 MH3501ZB1-108 Фиксирующий палец пружины фиксатора 2; -
20 3501N-118 Кольцо стопорное 2; -
21 3501N-113 Нижняя опора в сборе 2; -
22 3501N-102 Ось ролика 2; -
23 3501N-042 Кулачок 1; -
24 3501N-034 Кольцо 1; -
25 MH3501ZB1-039 Втулка 2; -
26 35ZB6-01030 Электромагнитный клапан 1; -
27 Q5280850 Пружина 2; -
28 3501N-039 Втулка тормозной колодки 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
