Трубопровод гидроусилителя
/ DongFeng DFL-4181A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

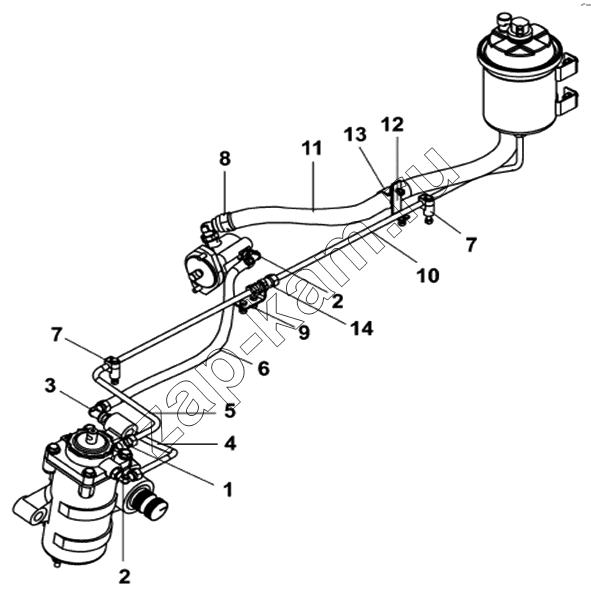

Схема/чертеж: Трубопровод гидроусилителя / DongFeng DFL-4181A
1
2
2
3
4
5
6
7
7
8
9
10
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
Q351B18 Q351B18 Гайка 1; -
Q351B18 Q351B18 Гайка 1; -
Q40308 Q40308 Пружинная шайба 2; 10 ₽ - 60 ₽
Q340B08 Q340B08 Гайка 2; -
Q150B0825 Q150B0825 Болт 1; -
Q150B0820 Q150B0820 Болт 1; -
35D-06806 35D-06806 Кронштейн 2; -
Q150B0860 Q150B0860 Болт 2; -
Q340B08 Q340B08 Гайка 2; -
Q40308 Q40308 Пружинная шайба 2; 10 ₽ - 60 ₽
Q40308 Q40308 Пружинная шайба 2; 10 ₽ - 60 ₽
Q340B08 Q340B08 Гайка 2; -
Q150B0825 Q150B0825 Болт 2; -
1 34ZB1-05015 Проходной штуцер выхода масла в сборе 1; -
2 34N-05015 Проходной штуцер входа масла в сборе 1; -
3 34Z24F-05023 Штуцер 1; -
4 34ZD10-05012 Стальная трубка подачи масла рулевого механизма 1; -
5 3405042-T0500 Первая стальная возвратная трубка в сборе 1; -
6 3405030-T0500 Шланг высокого давления в сборе 1; -
7 35D-06805 Скобка 2; -
8 34N-08017 Хомут 2; -
9 34N-05021 Кронштейн 1; -
10 34ZD10-05052 Вторая стальная возвратная труба в сборе 1; -
11 3406015-T0500 Гибкая трубка подачи масла от бачка до масляного насоса 1; -
12 34ZD2A-05071 Держатель 1; -
13 34N-06016 Зажим 1; -
14 Q81312 Штуцер 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
