Трубопроводы ручного тормоза
/ DongFeng DFL-4181A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

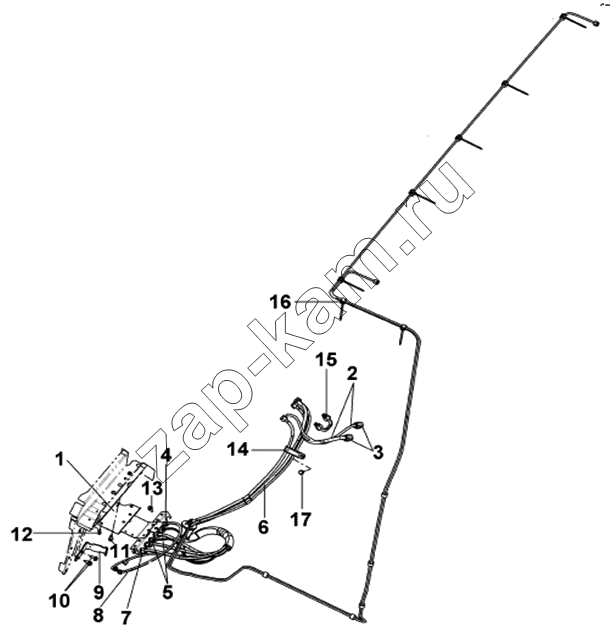

Схема/чертеж: Трубопроводы ручного тормоза / DongFeng DFL-4181A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
Поз. Артикул Название детали Кол-во Цена
Q40108 Q40108 Плоская шайба 5; -
Q40106 Q40106 Плоская шайба 1; -
Q40308 Q40308 Пружинная шайба 2; 10 ₽ - 60 ₽
Q40308 Q40308 Пружинная шайба 5; 10 ₽ - 60 ₽
Q40108 Q40108 Плоская шайба 1; -
Q40308 Q40308 Пружинная шайба 1; 10 ₽ - 60 ₽
Q40108 Q40108 Плоская шайба 1; -
Q40308 Q40308 Пружинная шайба 1; 10 ₽ - 60 ₽
1 3506175-C0100 Кронштейн 1; -
2 3517022-C0100 Трубка 2; -
3 3517123-C0100 Пыльник 2; -
4 3506031-C0100 Штуцер 1; -
5 3506180-C0100 Штуцер 2; -
6 3506170-C0301 Жгут нейлоновых шлангов с пылезащитным кожухом в сборе 1; -
7 3506032-C0100 Тройник 1; -
8 RQ85006040 Трубка в сборе 1; -
9 3506174-C0100 Кронштейн 1; -
10 Q150B0820 Болт 1; -
11 Q150B0816 Болт 1; -
12 Q150B0616 Болт 2; -
13 Q150B0815 Болт 5; -
14 35.6B2-06810 Трубный зажим в сборе 1; -
15 3506181-C0101 Нейлоновый шланг в сборе 1; -
16 3724941-C0100 Лента хомута 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
