Воздухоосушитель
/ DongFeng DFL-4181A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

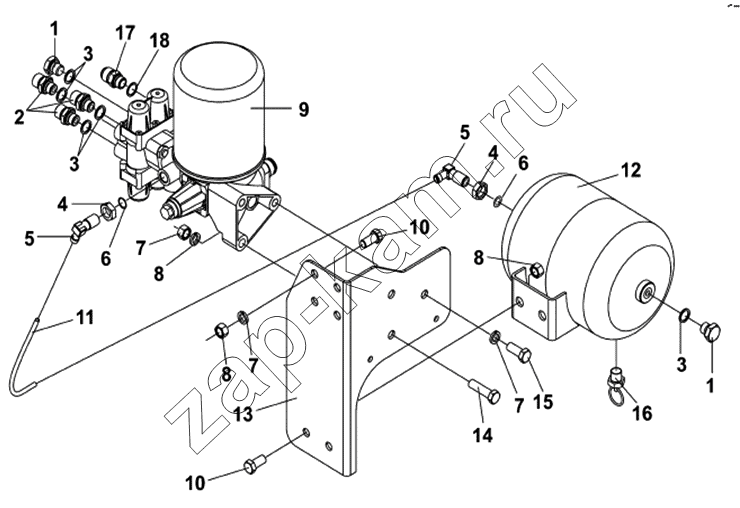

Схема/чертеж: Воздухоосушитель / DongFeng DFL-4181A
1
1
2
3
3
3
4
4
5
5
6
6
7
7
7
8
8
8
9
10
10
11
12
13
14
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
35N-06403 35N-06403 Уплотнительная шайба 1; -
3606038-T0300 3606038-T0300 Пробка 1; -
1 35N-06038 Заглушка 2; -
2 35ZB1-06031 Штуцер 3; -
3 35N-06037 Шайба 5; -
4 35N-06027 Гайка 2; -
5 35DR10-06027 Угольник 2; -
6 35N-06032 О-кольцо 2; -
7 Q40312 Пружинная шайба 7; -
8 Q340B12 Гайка 5; -
9 3543ZD2A-001 Влагомаслоотделитель в сборе 1; -
10 Q150B1225 Болт 6; -
11 RQ8500625 Нейлоновый шланг в сборе 1; -
12 3513210-K0300 Регенеративный воздушный рессивер в сборе 1; -
13 3543101-T0500 Кронштейн воздухосушителя 1; -
14 Q150B1245 Болт 1; -
15 35B06-06156 Болт 2; -
16 3513D-040 Клапан сливной 1; -
17 35ZB3A-06152 Штуцер 1; -
18 35N-06403 Уплотнительная шайба 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
