1712B-T0501 Трубопровода маслоохладителя
/ DongFeng DFL-4251A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

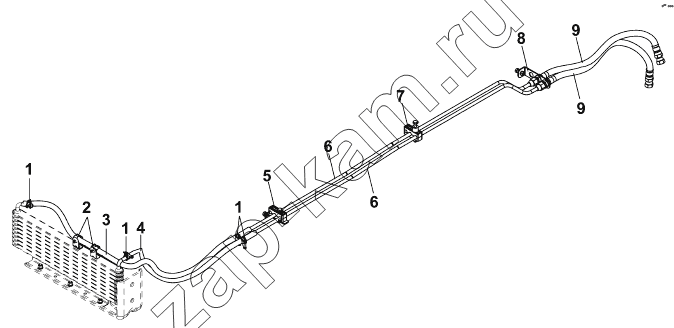

Схема/чертеж: 1712B-T0501 Трубопровода маслоохладителя / DongFeng DFL-4251A
1
1
1
2
3
4
5
6
6
7
8
9
9
Поз. Артикул Название детали Кол-во Цена
Q150B0842 Q150B0842 Болт 1; -
Q340B08 Q340B08 Гайка 1; -
Q40308 Q40308 Пружинная шайба 1; 10 ₽ - 60 ₽
Q40108 Q40108 Плоская шайба 1; -
Q150B0870 Q150B0870 Болт 1; -
35N-06605 35N-06605 Нижний кронштейн держателя трех труб 1; -
Q150B0825 Q150B0825 Болт 1; -
Q40308 Q40308 Пружинная шайба 1; 10 ₽ - 60 ₽
Q40108 Q40108 Плоская шайба 1; -
35N-06603 35N-06603 Верхний кронштейн держателя трех труб 2; -
Q340B08 Q340B08 Гайка 2; -
Q40308 Q40308 Пружинная шайба 2; 10 ₽ - 60 ₽
Q150B0825 Q150B0825 Болт 1; -
Q340B08 Q340B08 Гайка 1; -
Q351B16 Q351B16 Гайка стопорная 2; -
Q41016 Q41016 Шайба 2; -
1 Q67216 Хомут 4; -
2 35ZB8A-06105 Лента 2; -
3 1712113-T0501 Шланг маслоохладителя 1; -
4 1712112-T0501 Шланг маслоохладителя 1; -
5 1712135-T0501 Держатель в сборе 1; -
6 1712120-T0501 Стальная трубка в сборе 2; -
7 35N-06603 Верхний кронштейн держателя трех труб 1; -
8 1712111-T0501 Держатель шланга 1; -
9 1712110-T0601 Шланг в сборе 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
