3503B-ZB700 Тормозной механизм средний правый
/ DongFeng DFL-4251A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

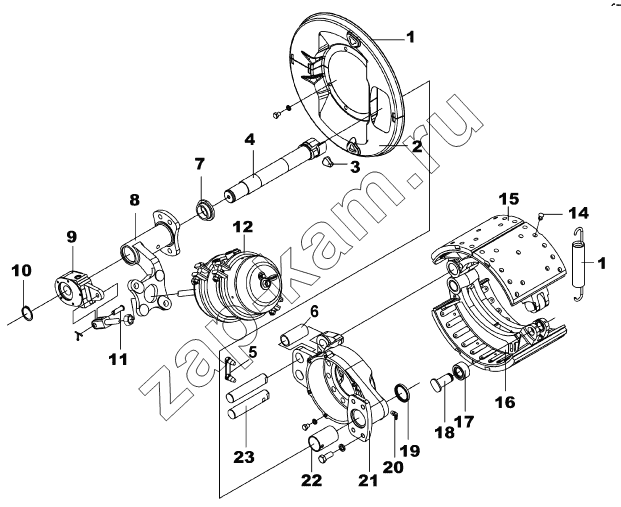

Схема/чертеж: 3503B-ZB700 Тормозной механизм средний правый / DongFeng DFL-4251A
3502ZAS03-015
1
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
Поз. Артикул Название детали Кол-во Цена
Q151B1435 Q151B1435 Болт 1; -
3502ZAS01-185 3502ZAS01-185 Тормозная колодка задняя верхняя в сборе 1; -
3502ZAS01-085 3502ZAS01-085 Тормозная колодка задняя нижняя в сборе 1; -
3501N-114 3501N-114 Масляное уплотнение в сборе 4; -
3502N-213 3502N-213 Ролик задней тормозной колодки 2; -
3501N-118 3501N-118 Кольцо стопорное 2; -
3502XZB-026 3502XZB-026 Щит заднего тормоза 1; -
3502ZAS03-015 3502ZAS03-015 Тормозной механизм средний правый в сборе 1; -
Q500B0426 Q500B0426 Шплинт 1; -
Q40314 Q40314 Пружинная шайба 1; -
Q50512200 Q50512200 Проволока контровочная 1; -
Q40310 Q40310 Пружинная шайба 6; -
Q150B1012 Q150B1012 Болт 6; 80 ₽
1 3502ZS01F-023 Верхний пыльник заднего тормоза 1; -
2 3502ZS01F-021 Пыльник нижний заднего тормоза в сборе 1; -
3 3501N-076 Забивка 2; -
4 3502ZAS01-042 Кулачный вал заднего правого тормоза 1; -
5 3501N-134 Винт крепления оси колодки 2; -
6 3502N-093 Втулка 2; -
7 Q1-35S92-02044-A Прокладное кольцо 1; -
8 35ZAS01-02030 Кронштейн задний правый с втулкой в сборе 1; -
9 SRH3551B6-010 Саморегулирующее устройство в сборе 1; -
10 3501N-046 Стопорное кольцо 1; -
11 3502N-018 Штифт 1; -
12 3530ZB1-002-B Баллон пружинного тормоза заднего правого в сборе 1; -
13 3502N12-064 Возвратная пружина в сборе 1; -
14 3502N12-106 Заклепка крепления фрикционного диска 60; -
15 302ZAS01-105 Задний фрикционный диск 4; -
16 3502N12-101-B Задняя тормозная колодка 2; -
17 3502N-113 Ролик задней тормозной колодки в сборе 2; -
18 3501N-102 Ось ролика 2; -
19 3502N-034 Сальник в сборе 1; -
20 Q701B45 Пресс-маслёнка 1; -
21 3502XZB-025 Щит заднего тормоза в сборе 1; -
22 3502N-039 Втулка 1; -
23 3502N-132 Ось колодки 2; -
