3506001-T0402 Распределительная схема трубопроводов пневмотормоза
/ DongFeng DFL-4251A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

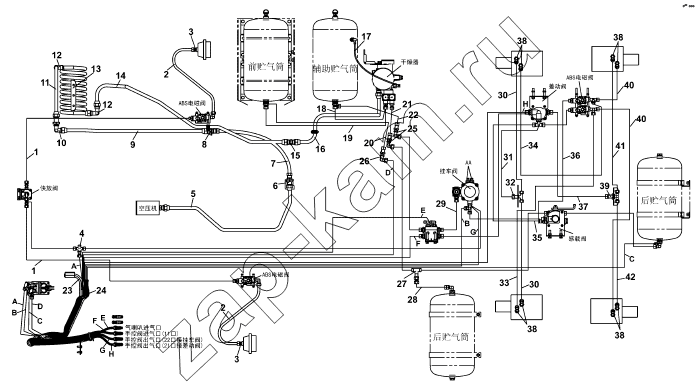

Схема/чертеж: 3506001-T0402 Распределительная схема трубопроводов пневмотормоза / DongFeng DFL-4251A
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
38
38
38
39
40
40
41
42
Поз. Артикул Название детали Кол-во Цена
35.6B2-06076 35.6B2-06076 Тройник 1; -
Q150B0865 Q150B0865 Болт 3; -
Q340B08 Q340B08 Гайка 3; -
Q403038 Q403038 Пружинчатая шайба 3; -
35ZB7-06102 35ZB7-06102 Лента хомута 5; -
Q150B0825 Q150B0825 Болт 4; -
Q340B08 Q340B08 Гайка 4; -
Q40308 Q40308 Пружинная шайба 4; 10 ₽ - 60 ₽
Q40108 Q40108 Плоская шайба 4; -
Q353B20 Q353B20 Гайка 2; -
Q353B16 Q353B16 Гайка 1; -
Q353B20 Q353B20 Гайка 1; -
35ZB8A-06105 35ZB8A-06105 Лента 5; -
Q353B18 Q353B18 Тонкая гайка 1; -
Q41018 Q41018 Шайба 1; -
35N-06027 35N-06027 Гайка 8; -
35N-06032 35N-06032 О-кольцо 8; -
3506064-T0400 3506064-T0400 Тройник 1; -
Q353B20 Q353B20 Гайка 1; -
Q41020 Q41020 Шайба 1; -
3520C-010-A 3520C-010-A Разделенный выключатель в сборе 2; -
3,521E-07 3,521E-07 Соединитель пневмотормоза в сборе 2; -
35N42-06510 35N42-06510 Геликоидалый нейлоновый шланг пневмотормоза с фитингом в сборе 1; -
35N42-06520 35N42-06520 Геликоидалый нейлоновый шланг пневмотормоза с фитингом в сборе 1; -
35T01-06626 35T01-06626 Верхний хомут для трубки 1; -
35T01-06625 35T01-06625 Нижний хомут для трубки 1; -
35T01-06612 35T01-06612 Держатель хомута 1; -
35ZB3A-06070 35ZB3A-06070 Фитинг 1; -
Q353B27 Q353B27 Гайка 1; -
35ZB3A-06070 35ZB3A-06070 Фитинг 1; -
Q150B0830 Q150B0830 Болт 1; -
Q40308 Q40308 Пружинная шайба 1; 10 ₽ - 60 ₽
Q340B08 Q340B08 Гайка 1; -
Q353B27 Q353B27 Гайка 1; -
Q353B27 Q353B27 Гайка 1; -
1 RQ85010150 Нейлоновый шланг в сборе 2; -
2 Q-22N-600W Шланг в сборе 2; -
3 35N-06153 Штуцер 2; -
4 3506064-T0402 Тройник 1; -
5 3506202-T0400 Первая стальная трубка в сборе 1; -
6 3506826-T0400 Держатель 1; -
7 35Z07-06050 Высокотермостойкий шланг в сборе 1; -
8 35ZB7-06088 Кронштейн 1; -
9 3506204-T0400 Вторая стальная трубка в сборе 1; -
10 35ZB3A-06101 Угольник 1; -
11 3506654-T0400 Третья стальная трубка 1; -
12 35T01-06101 Штуцер-угольник 2; -
13 35T01-06202 Первый воздухопровод в сборе 1; -
14 3506650-T0400 Четвертая стальная трубка в сборе 1; -
15 35ZB3A-06108 Штуцер 1; -
16 3506652-T0800 Пятая стальная трубка в сборе 1; -
17 RQ8500650 Нейлоновый шланг в сборе 1; -
18 3506510-T0400 Нейлоновый шланг в сборе 1; -
19 3506512-T0400 Нейлоновый шланг в сборе 1; -
20 3506516-T0400 Нейлоновый шланг в сборе 1; -
21 3506514-T0400 Нейлоновый шланг в сборе 1; -
22 3506518-T0400 Нейлоновый шланг в сборе 1; -
23 3506820-T0500 Держатель в сборе 1; -
24 3506110-T0402 Пучок нейлоновых шлангов в сборе 1; -
25 35Z61-06128 Угольник 2; -
26 35Z06A-06127 Угольник 1; -
27 3506064-T0401 Тройник 1; -
28 3506520-T0400 Нейлоновый шланг в сборе 1; -
29 RQ8501030 Трубка нейлоновая 1; -
30 RQ8501070 Трубка в сборе 2; -
31 Q-22N-550 Гибкий шланг в сборе 1; -
32 3506821-T0402 Кронштейн 1; -
33 RQ85010140 Нейлоновый шланг в сборе 1; -
34 RQ85010135 Нейлоновый шланг в сборе 1; -
35 RQ85014170E Нейлоновый шланг в сборе 1; -
36 RQ85014227C Нейлоновый шланг в сборе 1; -
37 RQ85014210A Нейлоновый шланг в сборе 1; -
38 3506092-T0400 Штуцер-угольник 8; -
39 35ZB7-06032 Держатель гибких шлангов заднего моста 1; -
40 RQ85010200 Нейлоновый шланг в сборе 1; -
41 RQ8501060 Нейлоновый шланг в сборе 1; -
42 RQ8501050 Нейлоновый шланг в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
