3724P-C0304 Пучок проводов днища кабины
/ DongFeng DFL-4251A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

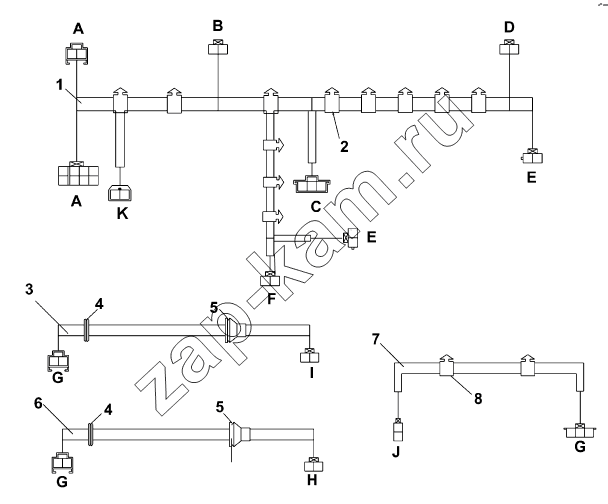

Схема/чертеж: 3724P-C0304 Пучок проводов днища кабины / DongFeng DFL-4251A
1
2
3
4
4
5
5
6
7
8
Поз. Артикул Название детали Кол-во Цена
A-Соединение с левым пучком проводов кузова A-Соединение с левым пучком проводов кузова A-Соединение с левым пучком проводов кузова ; -
K-Соединение с выключателем SPL по выбору передач K-Соединение с выключателем SPL по выбору передач K-Соединение с выключателем SPL по выбору передач ; -
J-Розетка переносной лампы J-Розетка переносной лампы J-Розетка переносной лампы ; -
I-Соединение с выключателем лампочки левой двери I-Соединение с выключателем лампочки левой двери I-Соединение с выключателем лампочки левой двери ; -
H-Соединение с выключателем лампочки правой двери H-Соединение с выключателем лампочки правой двери H-Соединение с выключателем лампочки правой двери ; -
G-Соединение с верхним пучком пола G-Соединение с верхним пучком пола G-Соединение с верхним пучком пола ; -
F-Соединение с левым пучком пола F-Соединение с левым пучком пола F-Соединение с левым пучком пола ; -
E-Соединение с пучком проводов лампы для чтения на спальном месте E-Соединение с пучком проводов лампы для чтения на спальном месте E-Соединение с пучком проводов лампы для чтения на спальном месте ; -
D-Соединение с правым пучком пола D-Соединение с правым пучком пола D-Соединение с правым пучком пола ; -
C-Соединение с пучком выключателя C-Соединение с пучком выключателя C-Соединение с пучком выключателя ; -
B-Соединение с выключателем ремня безопасности B-Соединение с выключателем ремня безопасности B-Соединение с выключателем ремня безопасности ; -
Q40205 Q40205 Шайба 2; -
RQ2710512 RQ2710512 Винт 2; -
1 3724060-C0304 Верхний пучок проводов пола в сборе 1; -
2 3724941-C0100 Лента хомута 11; -
3 3724090-C0100 Провода левого пола в сборе(включая детали № 4, 5) 1; -
4 3724902-C0100 Защитный чехол 2; -
5 3724903-C0100 Защитный чехол 1; -
6 3724095-C0100 Провода правого пола в сборе (включая детали № 4, 5) 1; -
7 3724130-C0100 Пучок проводов выключателей (включая деталь №8) 1; -
8 Q68605 Зажимная пластина одинарной трубы 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
