5702A-C0302 Внутренняя отделка крышы кабины
/ DongFeng DFL-4251A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

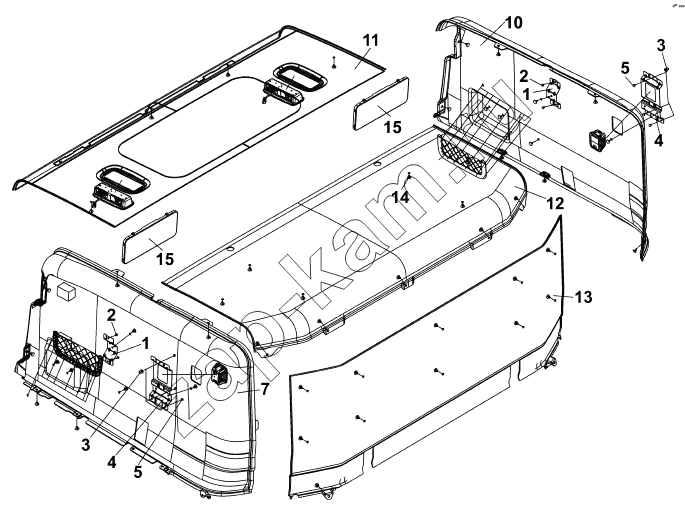

Схема/чертеж: 5702A-C0302 Внутренняя отделка крышы кабины / DongFeng DFL-4251A
1
1
2
2
3
3
4
4
5
5
7
10
11
12
13
14
15
15
Поз. Артикул Название детали Кол-во Цена
1 5702085-C0300 Монтажный держатель верхней крышки A 2; -
2 RQ2710612 Самонарезающий винт 4; -
3 5103902-C0100 Пистон 6; -
4 5702086-C0300 Монтажный держатель верхней крышки B 2; -
5 RQ2730616A-Z5 Винт 6; -
7 5702040-C0302 Внутренняя панель левой верхней крышки в сборе 1; -
10 5702050-C0302 Внутренняя панель правой верхней крышки в сборе 1; -
11 5702020-C0300 Внутренняя панель средней верхней крышки в сборе 1; -
12 5702030-C0300 Внутренняя панель задней верхней крышки в сборе 1; -
13 5702035-C0300 Внутренняя панель задней верхней крышки в сборе 1; -
14 5402901-C0100 Пистон 52; -
15 5702075-C0300 Кожух громкоговорителя 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
