8102A-C0100 Воздуховоды системы отопления
/ DongFeng DFL-4251AXA Euro3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

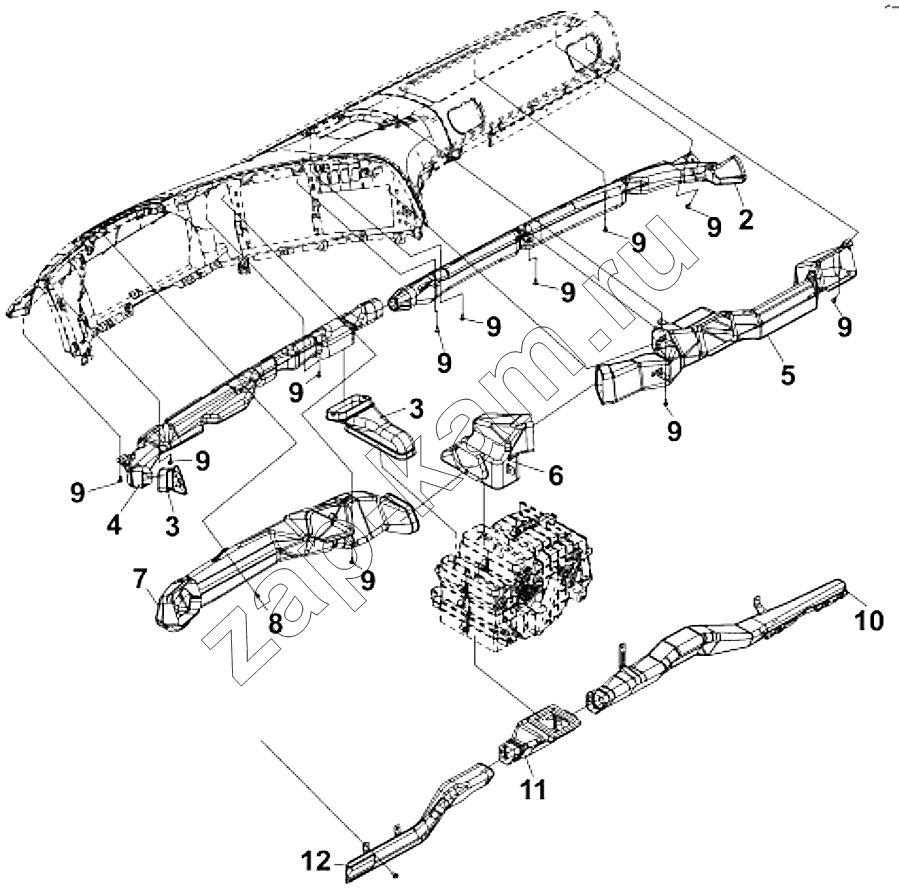

Схема/чертеж: 8102A-C0100 Воздуховоды системы отопления / DongFeng DFL-4251AXA Euro3
1
2
3
4
5
6
7
8
9
9
9
9
9
9
9
9
9
9
9
10
11
12
Поз. Артикул Название детали Кол-во Цена
1 8102015-C0100 Воздуховод со стороны водителя 1; -
2 8102020-C0100 Воздуховод со стороны пассажира 1; -
3 8102025-C0100 Промежуточный воздуховод 1; -
4 8102010-C0100 Воздуховод со стороны водителя 1; -
5 8102040-C0100 Верхний воздуховод со стороны пассажира 1; -
6 8102035-C0100 Средний воздуховод 1; -
7 8102030-C0100 Верхний воздуховод со стороны водителя 1; -
8 8102901-C0100 Защёлка 1; -
9 RQ2700512 Винт 11; -
10 8102060-C0100 Нижний воздуховод со стороны пассажира 1; -
11 8102055-C0100 Нижний средний воздуховод в сборе 1; -
12 8102050-С0100 Воздуховод нижний со стороны водителя 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
