8108A-C0103 Трубопроводы кондиционера
/ DongFeng DFL-4251AXA Euro3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

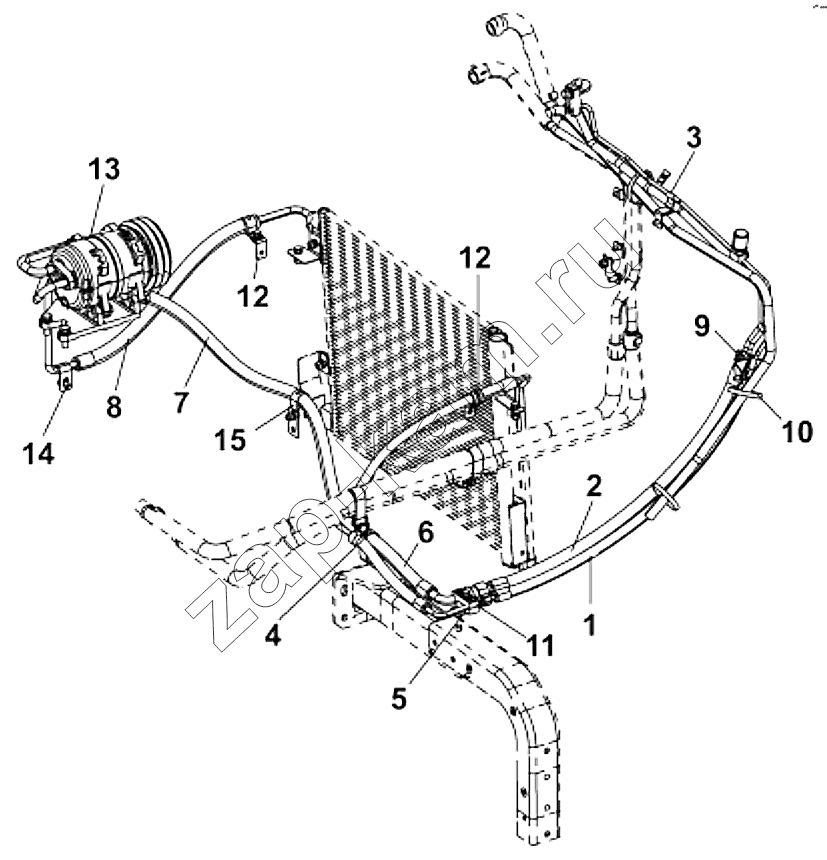

Схема/чертеж: 8108A-C0103 Трубопроводы кондиционера / DongFeng DFL-4251AXA Euro3
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
81B04-08048 81B04-08048 Скоба 1; -
Q40108 Q40108 Плоская шайба 3; -
8108119-C0100 8108119-C0100 Хомут 2; -
Q150B0840 Q150B0840 Болт 1; -
Q40308 Q40308 Пружинная шайба 1; 10 ₽ - 60 ₽
Q40108 Q40108 Плоская шайба 1; -
81B04-08047 81B04-08047 Хомут 1; -
81B04-08048 81B04-08048 Скоба 1; -
Q150B0820 Q150B0820 Болт 2; -
Q40308 Q40308 Пружинная шайба 2; 10 ₽ - 60 ₽
Q40108 Q40108 Плоская шайба 2; -
Q150B0840 Q150B0840 Болт 1; -
Q150B0820 Q150B0820 Болт 1; -
Q40308 Q40308 Пружинная шайба 1; 10 ₽ - 60 ₽
Q40108 Q40108 Плоская шайба 1; -
Q40110 Q40110 Шайба 1; -
Q40310 Q40310 Пружинная шайба 1; -
81B04-08048 81B04-08048 Скоба 1; -
Q150B0820 Q150B0820 Болт 1; -
Q40308 Q40308 Пружинная шайба 1; 10 ₽ - 60 ₽
Q40108 Q40108 Плоская шайба 1; -
Q150B0820 Q150B0820 Болт 2; -
Q150B0620 Q150B0620 Болт 1; -
Q40306 Q40306 Пружинная шайба 1; -
Q40106 Q40106 Плоская шайба 1; -
81B04-08048 81B04-08048 Скоба 1; -
Q150B0620 Q150B0620 Болт 1; -
Q40306 Q40306 Пружинная шайба 1; -
Q40106 Q40106 Плоская шайба 1; -
Q340B06 Q340B06 Гайка 1; -
Q150B0820 Q150B0820 Болт ; -
Q40308 Q40308 Пружинная шайба 1; 10 ₽ - 60 ₽
Q40308 Q40308 Пружинная шайба 3; 10 ₽ - 60 ₽
Q40108 Q40108 Плоская шайба 1; -
1 8108040-C0100 Шланг 1; -
2 8108050-C0100 Шланг 1; -
3 8108123-C0100 Хомут 1; -
4 81B04-08047 Хомут 1; -
5 8108140-C0103 Шланг 1; -
6 8108030-C0103 Шланг 1; -
7 8108080-C0103 Шланг 1; -
8 8108010-C0103 Шланг 1; -
9 8108130-C0100 Кронштейн 1; -
10 3724946-C0100 Хомут 5; -
11 8108119-C0100 Хомут 2; -
12 8108110-C0103 Кронштейн в сборе 2; -
13 8108120-C0101 Скоба в сборе 1; -
14 Q150B1020 Болт 1; -
15 8108127-C0103 Скоба в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
