3502ZAS03-010 Center left brake group
/ DongFeng EQ4251W2 - 999Z

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

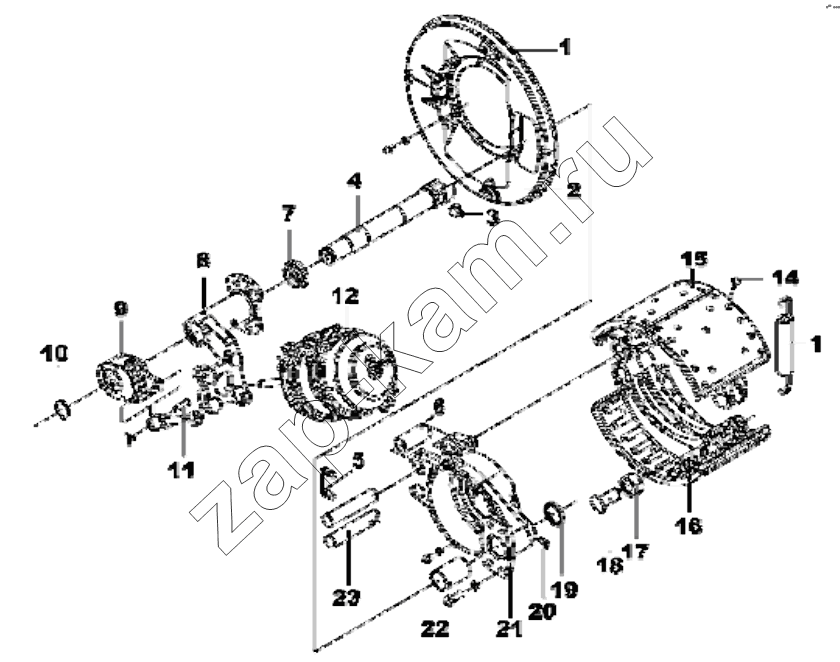

Схема/чертеж: 3502ZAS03-010 Center left brake group / DongFeng EQ4251W2 - 999Z
1
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
Поз. Артикул Название детали Кол-во Цена
Q340B14 Q340B14 Гайка 4; -
3502ZAS01-185 3502ZAS01-185 Тормозная колодка задняя верхняя в сборе 1; -
3502ZAS01-085 3502ZAS01-085 Тормозная колодка задняя нижняя в сборе 1; -
3,501N-114 3,501N-114 Oil seal assembly 4; -
3,502N-213 3,502N-213 Roller - rear brake shoe 2; -
3,501N-118 3,501N-118 Locking ring 2; -
3502XZB-026 3502XZB-026 Щит заднего тормоза 1; -
3502ZAS03-010 3502ZAS03-010 Тормозной механизм средний левый в сборе 1; -
Q500B0426 Q500B0426 Шплинт 1; -
Q40314 Q40314 Пружинная шайба 4; -
Q50512200 Q50512200 Проволока контровочная 1; -
Q40310 Q40310 Пружинная шайба 6; -
Q150B1025 Q150B1025 Болт 6; -
1 3502ZS01F-023 Верхний пыльник заднего тормоза 1; -
2 3502ZS01F-021 Пыльник нижний заднего тормоза в сборе 1; -
3 3501N-076 Забивка 2; -
4 3502ZAS01-041 Кулачный вал заднего левого тормоза 1; -
5 3,501N-134 Screw-fastening shoe plate shaft 2; -
6 3502N-093 Втулка 2; -
7 Q1-35S92-02044-A Прокладное кольцо 1; -
8 35ZAS01-02029 Кронштейн задний левый с втулкой в сборе 1; -
9 SRH3551B6-010 Саморегулирующее устройство в сборе 1; -
10 3501N-046 Стопорное кольцо 1; -
11 3502N-018 Штифт 1; -
12 3530ZB1-002-B Баллон пружинного тормоза заднего правого в сборе 1; -
13 3502N12-064 Возвратная пружина в сборе 1; -
14 3501N12-106 Заклепка крепления фрикционного диска 60; -
15 3502ZAS01-105 Фрикционный диск заднего тормоза 4; -
16 3502N12-101-B Задняя тормозная колодка 2; -
17 3,502N-113 Roller Assembly -Rear Brake Shoe 2; -
18 3,501N-102 Roller shaft 2; -
19 3,502N-034 Oil seal assembly 1; -
20 Q340B14 Гайка 1; -
21 3502XZB-025 Щит заднего тормоза в сборе 1; -
22 3,502N-039 Liner - rear brake bottom plate cam hole 1; -
23 3,502N-132 Shoe Shaft 2; -
