A/C Pipeline Subassembly - Cab
/ DongFeng L3251A3 (вар.)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

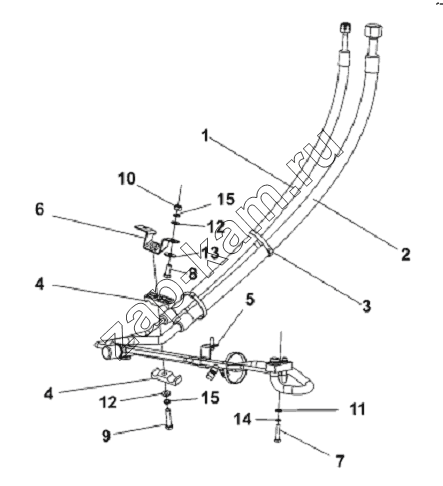

Схема/чертеж: A/C Pipeline Subassembly - Cab / DongFeng L3251A3 (вар.)
1
2
3
4
4
5
6
7
8
9
10
11
12
12
13
14
15
15
Поз. Артикул Название детали Кол-во Цена
8100501-C0100 8100501-C0100 Табличка с № маркировки кондиционера 1; -
Q40106-Z6H Q40106-Z6H Плоская шайба 1; -
Q150B0620-Z6H Q150B0620-Z6H Болт 1; -
1 8108040-C0104 Трубопровод кондиционера в сборе—вход испарителя 1; -
2 8108050-C0104 Трубопровод кондиционера в сборе—выход испарителя 1; -
3 3724946-C0100 Хомут 4; -
4 8108119-C0100 Хомут 2; -
5 8108123-C0100 Хомут 1; -
6 8108130-C0100 Кронштейн 1; -
7 Q150B0630-Z6H Болт 1; -
8 Q150B0820-Z6H Болт 2; -
9 Q150B0840-Z6H Болт 1; -
10 Q340B08-Z6H Гайка 1; -
11 Q40106-Z6H Плоская шайба 1; -
12 Q40108-Z6H Плоская шайба 3; -
13 Q40208-Z6H Шайба 1; -
14 Q40306-Z6H Пружинчатая шайба 2; -
15 Q40308-Z6H Пружинчатая шайба 3; -
