Clutch & Transmission Case Assembly
/ DongFeng L3251A3 (вар.)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

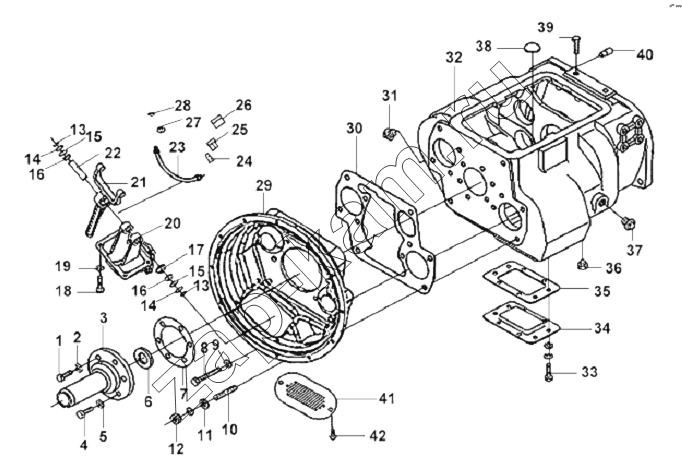

Схема/чертеж: Clutch & Transmission Case Assembly / DongFeng L3251A3 (вар.)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
Поз. Артикул Название детали Кол-во Цена
1 Q1701032 Болт M10х32 2; -
2 GB93-76 Стопорная шайба 2; -
3 JS180A-1701040 Крышка подшипника первичного вала 1; -
4 GB21-76 Болт M10 4; -
5 GB93-76 Стопорная шайба 4; -
6 F500A-1802191 Сальник 1; -
7 14311 Прокладка 1; -
8 GB21-76 Болт M10 2; -
9 GB93-76 Стопорная шайба 2; -
10 C01056 Шпилька 6; -
11 GB95-76 Шайба 6; -
12 GB889-80 Гайка M16х1.5 6; -
13 Q43125 Кольцо 2; -
14 JS180-1601029-1 Пылезащитный колпачок 2; -
15 Q43042 Кольцо стопорное 2; -
16 JS180-1601030-2 Втулка вилки 2; -
17 GE25ES Подшипник 1; -
18 Q150B1235 Болт 4; -
19 Q40312 Пружинная шайба 4; -
20 JS180-1601024-6 Кронштейн 1; -
21 JS180-1601021-5 Вилка выключения сцепления 1; -
22 JS180-1601023-3 Ось вилки выключения сцепления 1; -
23 J75-1601033 Шланг смазки в сборе 1; -
24 J75-1601031 Штуцер 1; -
25 J75-1601035 Корпус тавотницы 1; -
26 J75-1601034 Крышка тавотницы 1; -
27 Q40310 Пружинная шайба 1; -
28 Q72310T3 Кольцо уплотнительное 2; -
29 15410-20 Картер сцепления 1; 1 570 ₽
30 20822 Прокладка сцепления 1; 90 ₽
31 Q61304 Заглушка 1; -
32 18686 Картер коробки передач 1; -
33 GB21-76 Болт M10 8; -
34 16596 Крышка 1; -
35 16929 Прокладка 1; -
36 Q614B06 Пробка 1; -
37 Q614B12 Заглушка 1; -
38 14373 Круглый магнит 3; 110 ₽
39 Q1231630 Шпилька 2; -
40 14334 Шпилька задней крышки 2; -
41 C04004-6 Крышка картера сцепления 1; -
42 GB21-76 Болт M10 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
