Control Assembly
/ DongFeng L3251A3 (вар.)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

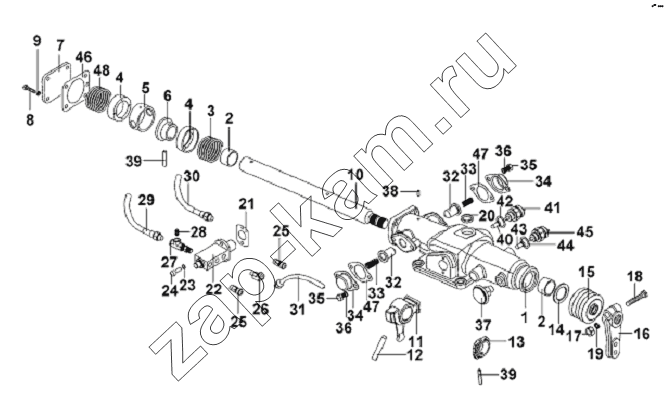

Схема/чертеж: Control Assembly / DongFeng L3251A3 (вар.)
1
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
32
33
33
34
34
35
35
36
36
37
38
39
39
40
41
42
43
44
45
46
47
47
48
Поз. Артикул Название детали Кол-во Цена
1 F96194 Клапан 1; -
2 F91345 Втулка 2; -
3 F99983 Пружина 2; -
4 F99673 Гнездо пружины 2; -
5 F99674 Распорка 1; -
6 F99675 Стопорное кольцо 1; -
7 F99666 Крышка 1; -
8 GB21-76 Болт M10 4; -
9 GB93-76 Стопорная шайба 2; -
10 F99679 Тяга 1; -
11 F99585 Блок переключения передач 1; -
12 C03030 Штифт 1; -
13 F99681 Блок управления 1; -
14 F91444 Сальник 1; -
15 F99669 Кожух 1; -
16 F96035-41 Внешний рычаг переключения передач 1; -
17 GB51-76 Гайка M10x1 1; -
18 GB21-76 Болт M10 1; -
19 GB93-76 Стопорная шайба 1; -
20 Q72224 Заглушка 1; -
21 F91353 Уплотнитель 1; -
22 F99660 Клапан 1; 1 860 ₽
23 GB93-76 Стопорная шайба 2; -
24 GB70-76 Болт M6x18 2; -
25 7935 Пробка 2; -
26 12880 Угольник 1; -
27 C03052 Тройник 1; -
28 Q618B01 Пробка 1; -
29 55519 Воздухопровод в сборе 1; -
30 55519 Воздухопровод в сборе 1; -
31 55518 Трубка 1; 2 700 ₽
32 F99670 Палец 2; -
33 F96037 Пружина 2; -
34 F96141 Колпак 2; -
35 GB21-76 Болт M10 1; -
36 GB859-76 Стопорная шайба 1; -
37 15276 Пробка 1; 420 ₽
38 C03004 Стопорный винт 1; -
39 GB879-76 Штифт 6 1; -
40 F99702 Палец 1; -
41 0041KS Мембранный переключатель 1; -
42 Q72318T3 Уплотнительное кольцо 1; -
43 15899 Штифт 1; -
44 C03015 Уплотнительное кольцо 1; -
45 0068DS Мембранный переключатель 1; -
46 F99672 Прокладка 1; -
47 F96140 Прокладка 2; -
48 F96036 Пружина 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
