  5. Diagram of Exhaust Brake Pipeline

Diagram of Exhaust Brake Pipeline
/ DongFeng L3251A3 (вар.)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

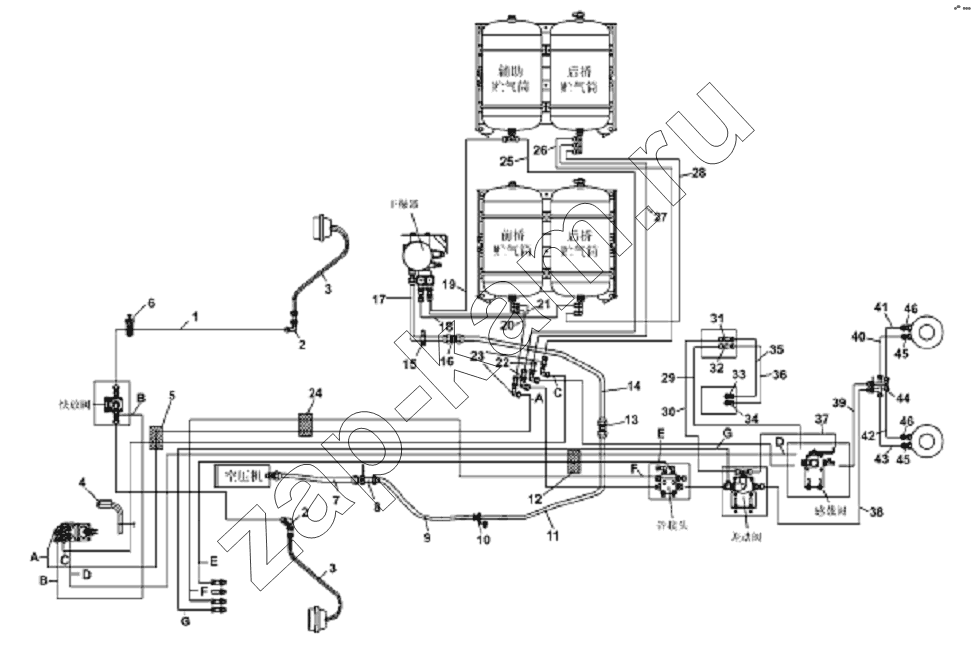

Схема/чертеж: Diagram of Exhaust Brake Pipeline / DongFeng L3251A3 (вар.)
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
Поз. Артикул Название детали Кол-во Цена
Q340B08 Q340B08 Гайка 4; -
Q40308 Q40308 Пружинная шайба 1; 10 ₽ - 60 ₽
35ZB3A-06070 35ZB3A-06070 Фитинг 1; -
Q353B27 Q353B27 Гайка 1; -
Q41020 Q41020 Шайба 1; -
Q41016 Q41016 Шайба 1; -
3506042-ZB700 3506042-ZB700 Vehicle Frame Protective Sleeve Assembly 2; -
Q353B20 Q353B20 Гайка 1; -
Q353B16 Q353B16 Гайка 1; -
35ZB3-06096 35ZB3-06096 Тройник 1; -
35ZB6-06622 35ZB6-06622 Нижний держатель стяжной пластины отдельной трубы 2; -
35Z63E-06082 35Z63E-06082 Кронштейн 2; -
Q150B0835 Q150B0835 Болт 2; -
Q150B0865 Q150B0865 Болт 2; -
Q340B08 Q340B08 Гайка 1; -
Q40308 Q40308 Пружинная шайба 4; 10 ₽ - 60 ₽
35N-06032 35N-06032 О-кольцо 1; -
35N-06027 35N-06027 Гайка 1; -
35N-06032 35N-06032 О-кольцо 1; -
35N-06027 35N-06027 Гайка 1; -
35N-06032 35N-06032 О-кольцо 1; -
35N-06027 35N-06027 Гайка 1; -
35N-06032 35N-06032 О-кольцо 1; -
Q353B20 Q353B20 Гайка 2; -
Q41020 Q41020 Шайба 2; -
35N-06027 35N-06027 Гайка 1; -
Q353B16 Q353B16 Гайка 2; -
Q41016 Q41016 Шайба 2; -
Q150B0835 Q150B0835 Болт 1; -
RQ85010110 RQ85010110 Трубка нейлоновая 1; -
35N-06153 35N-06153 Штуцер 2; -
Q351B18 Q351B18 Гайка 2; -
Q41018 Q41018 Шайба 2; -
RQ85006310E RQ85006310E Nylon Tube Assembly 1; -
35ZB7-06102 35ZB7-06102 Лента хомута 4; -
35ZB8A-06105 35ZB8A-06105 Лента 4; -
Q150B0825 Q150B0825 Болт 4; -
Q340B08 Q340B08 Гайка 4; -
Q40308 Q40308 Пружинная шайба 4; 10 ₽ - 60 ₽
RQ85006175K RQ85006175K Nylon Tube Assembly 1; -
RQ8551940 RQ8551940 Защитный чехол 3; -
RQ85006125C RQ85006125C Трубка в сборе 1; -
35ZB8A-06102 35ZB8A-06102 Лента хомута 46; -
35ZB8A-06105 35ZB8A-06105 Лента 60; -
Q150B1230 Q150B1230 Болт 31; -
Q150B1240 Q150B1240 Болт 13; -
Q40312 Q40312 Пружинная шайба 44; -
Q340B12 Q340B12 Гайка 44; -
35N-06032 35N-06032 О-кольцо 2; -
35N-06027 35N-06027 Гайка 2; -
35T01-06119 35T01-06119 Штуцер-угольник 1; -
Q353B27 Q353B27 Гайка 1; -
35N-06032 35N-06032 О-кольцо 2; -
35N-06027 35N-06027 Гайка 2; -
1 RQ85010185 Трубка в сборе 1; -
2 35ZB1-06071 Штуцер 2; -
3 Q-22-600W Шланг в сборе 2; -
4 3506820-T0500 Держатель в сборе 1; -
5 3524081-T0100 Резиновый вкладыш 1; -
6 35ZB8A-06101 Кронштейн 44; -
7 3506202-T2200 First Air Pipe Assembly - From Air Compressor to Air Drier 1; -
8 3506821-T2200 Bracket 1; -
9 3506710-90060 High-temperature Hose Assembly 1; -
10 35ZB7-06088 Кронштейн 1; -
11 3506204-T1400 Трубка в сборе 1; -
12 3506891-T0101 Protective Jacket 4; -
13 35ZB3A-06108 Штуцер 1; -
14 3506206-T2201 Third Air Pipe Assembly - From Air Compressor to Air Drier 1; -
15 35ZB6-06621 Верхний держатель стяжной пластины одинарной трубы 4; -
16 35ZB3A-06108 Штуцер 1; -
17 3506208-T2200 Fourth Air Pipe Assembly - From Air Compressor to Air Drier 1; -
18 3506530-T1400 Трубка в сборе 1; -
19 3506526-T1400 Трубка в сборе 1; -
20 3506510-T1400 Трубка в сборе 1; -
21 3506522-T1400 Трубка в сборе 1; -
22 35Z61-06128 Угольник 2; -
23 35Z06A-06127 Угольник 2; -
24 3506110-T2204 Nylon Pipe Clamp Assembly 1; -
25 3506512-T1400 Трубка в сборе 1; -
26 3506516-T1400 Трубка в сборе 1; -
27 3506514-T1400 Трубка в сборе 1; -
28 3506510-ZB700 Трубка в сборе 1; -
29 RQ8501080 Трубка в сборе 1; -
30 RQ8501470 Трубка в сборе 1; -
31 35B06-06094 Тройник 1; -
32 35ZB3-06094 Тройник 1; -
33 3506042-B40D0 Штуцер угловой 1; -
34 3506043-B40D0 Elbow Joint 1; -
35 RQ8501035 Трубка в сборе 1; -
36 RQ8501435 Трубка в сборе 1; -
37 3506510-T2200 Nylon Pipe Assembly - From Relay Valve to Differential Valve 1; -
38 RQ85010155D Трубка в сборе 1; -
39 RQ85014135J Трубка в сборе 1; -
40 RQ8501030 Трубка нейлоновая 1; -
41 RQ8501435 Трубка в сборе 1; -
42 RQ8501430 Трубка в сборе 1; -
43 RQ8501030 Трубка нейлоновая 1; -
44 35ZB3-06095 Тройник 1; -
45 35N-06124 Угольник 2; -
46 35Z41-06105 Штуцер 2; -
