QH7 Power Takeoff Assembly
/ DongFeng L3251A3 (вар.)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

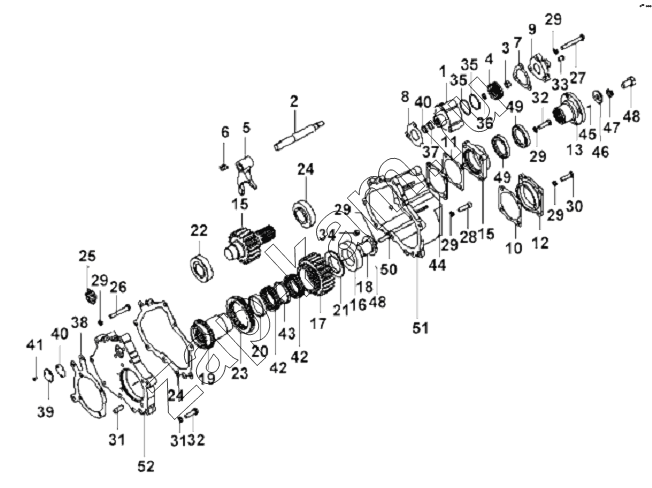

Схема/чертеж: QH7 Power Takeoff Assembly / DongFeng L3251A3 (вар.)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
29
29
29
29
29
29
30
31
32
32
33
34
35
35
36
37
38
39
40
40
41
42
42
43
44
45
46
47
48
48
49
49
50
51
52
Поз. Артикул Название детали Кол-во Цена
QH70-G3075 QH70-G3075 Power Takeoff Assembly 1; -
1 QH70-4211306-1 Корпус цилиндра 1; -
2 QH70-4211305 Вилка поршня 1; -
3 QH70-4211311 Поршень 1; -
4 GB889-86 Стопорная гайка M12 1; -
5 QH70-4211301 Вилка 1; -
6 J80-1702083 Зажимной винт 1; -
7 QH70-4211303 Прокладка 1; -
8 QH70-4211307 Гильза цилиндра 1; -
9 QH70-4211304 Колпак цилиндра 1; -
10 QH70-4211108 Прокладка 1; -
11 QH70-4211208 Прокладка 1; 200 ₽
12 QH70-4211107 Концевая крышка 1; -
13 QH70-4211204 Фланец 1; 3 100 ₽
14 QH70-4211206 Крышка подшипника 1; -
15 QH70-4211201 Шестерня вторичного вала 1; -
16 GB283-64 Подшипник 42111 1; -
17 QH70-4211105 Шестерня первичного вала 1; -
18 QH70-4211104 Кожух 1; -
19 QH70-4211102 Вал 1; -
20 QH70-4211103 Прокладка подшипника 1; -
21 QH70-4211106 Пластина зубчатой передачи 1; -
22 32208 Подшипник 2; -
23 QH70-4211302 Кожух сцепления 1; -
24 QH70-4211110-2 Side Cover Lining 1; -
25 JK942K Переключатель контрольной лампы 1; -
26 Q218B1090TF2 Hexagonal Socket Cap Screw 3; -
27 Q150B1075 Болт 3; -
28 Q218B1030 Винт с головкой 13; -
29 Q40310 Пружинная шайба 29; -
30 Q218B1030TF2 Hexagon Socket Cylindrical Head Screw 4; -
31 GB117-76 Конический штифт 12x35 2; -
32 Q150B1035 Болт 4; -
33 54010 Заглушка 1; -
34 Q62103 Конусообразная пробка 1; -
35 QC45-4211300 Уплотнительное кольцо 2; -
36 GB3452.1 Уплотнительное кольцо 16x2.65 1; -
37 J80-1702028 Прокладочное кольцо 2; -
38 QH70-4211112 Уплотнитель 1; -
39 QH70-4211309 Крышка 1; -
40 QH70-4211308 Уплотнитель крышки 1; -
41 Q2540510 Винт с крестообразным шлицем 3; -
42 K637120 Игольчатый подшипник 2; -
43 J80-1701133 Прокладка подшипника повышенной передачи 1; -
44 QH70-4211203 Прокладка 1; -
45 GB879-86 Пружинный штифт3x10 2; -
46 QH70-4211202 Пластина зубчатой передачи 1; -
47 Q40316 Пружинная шайба 1; -
48 GB21-76 Болт M10 1; -
49 F500A-1802191 Сальник 2; -
50 Q151B1035 Болт 1; -
51 QH70-4211101-2 Power Takeoff Case 1; -
52 QH70-4211111-2 Side Cover 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
