Rear Axle Installation Subassembly
/ DongFeng L3251A3 (вар.)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

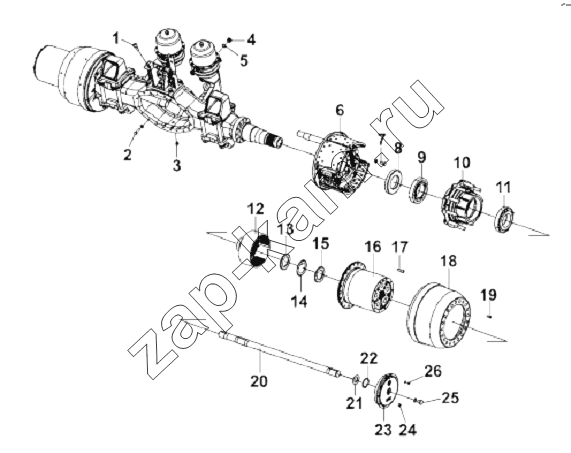

Схема/чертеж: Rear Axle Installation Subassembly / DongFeng L3251A3 (вар.)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
Поз. Артикул Название детали Кол-во Цена
24ZHS01-01052 24ZHS01-01052 Harness Bracket 1; -
24ZHS01-05070 24ZHS01-05070 Gear Ring and Pallet Assembly 2; -
24ZHS01-03061 24ZHS01-03061 Half Axle Assembly 1; -
31ZHS01-04051 31ZHS01-04051 Wheel Bolt 10; -
Q150B0816 Q150B0816 Болт 12; -
Q40308 Q40308 Пружинная шайба 12; 10 ₽ - 60 ₽
35ZHS01-04017 35ZHS01-04017 O Ring 1; -
35ZHS01-04065 35ZHS01-04065 Oil Pan -Wheel Hub Assembly 1; -
35ZHS01-04064 35ZHS01-04064 Shim -Wheel Hub Assembly 1; -
31ZHS01-04080 31ZHS01-04080 Rear Wheel Hub Oil Seal 1; -
31ZHS01-04015 31ZHS01-04015 Rear Wheel Hub 1; -
24N-01066 24N-01066 Уплотнительная шайба 2; -
Q40510 Q40510 Heavy-type Spring Washer 20; -
Q40516 Q40516 Пружинчатая шайба 24; -
Q151B1635-0H1 Q151B1635-0H1 Hexagon Bolt 16; -
2401ZHS01-038 2401ZHS01-038 Locating Pin 4; -
3502015-T2000 3502015-T2000 Rear Right Brake Assembly 1; -
24ZHS01-02026 24ZHS01-02026 Bracket - Rear Axle 1; -
Q151B2045-0H1 Q151B2045-0H1 Болт 2; -
Q40520 Q40520 Стопорная шайба 2; -
2401ZHS01-028 2401ZHS01-028 Locating Pin 1; -
Q40514 Q40514 Тяжелая пружинная шайба 20; -
Q151B1490-0H1-J1 Q151B1490-0H1-J1 Hexagon Bolt 2; -
1 24ZHS01-01068 Breather Plug Assembly 1; -
2 Q151B1445-0H1-J1 Болт 18; -
3 Q613B04-J8 Glue-applied Square-groove Tapered Screw Plug 1; -
4 24N-01072 Пробка сливного отверстия в сборе 1; -
5 24N-01066 Уплотнительная шайба 1; -
6 3502010-T2000 Rear Left Brake Assembly 1; -
7 35N-02083 Болт крепления заднего тормоза 8; -
8 31ZHS01-04075 Rear Oil Seal Seat Ring 2; -
9 30222 Bearing Assembly 1; -
10 35ZHS08-04010 Wheel Hub Assembly 2; -
11 30222 Bearing Assembly 1; -
12 24ZHS01-05060 Gear Ring Pallet and Bearing Assembly 2; -
13 24ZHS01-01076 Adjusting Nut ­ Wheel Hub Bearing 2; -
14 24ZHS01-01081 Locking Shim 2; -
15 24ZHS01-01076 Adjusting Nut ­ Wheel Hub Bearing 2; -
16 2405ZHS01-010 Wheel End Retarder Assembly 2; -
17 Q2181440 Hexagonal Socket Cap Bolt 10; -
18 35ZHS01-02075 Rear Brake Drum 2; -
19 Q2541025 Винт 10; -
20 24ZHS01-03060 Half Axle Assembly 1; -
21 24ZHS01-03063 Shield Plate - Half Axle 2; -
22 Q43075 Hole Spring Washer 2; -
23 24ZHS01-03071 End Cover 2; -
24 Q613B04-J8 Glue-applied Square-groove Tapered Screw Plug 2; -
25 24N-01072 Пробка сливного отверстия в сборе 2; -
26 Q150B1025 Болт 20; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
