Rear Right Brake Subassembly
/ DongFeng L3251A3 (вар.)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

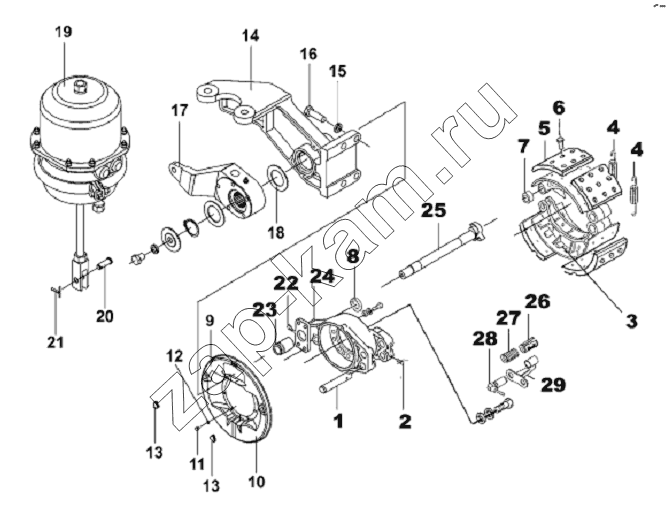

Схема/чертеж: Rear Right Brake Subassembly / DongFeng L3251A3 (вар.)
1
2
3
4
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
Поз. Артикул Название детали Кол-во Цена
Q1-35S92-02900-A Q1-35S92-02900-A Limiting Plate - Self-adjusting Arm 1; -
Q40516 Q40516 Пружинчатая шайба 12; -
35N-02083 35N-02083 Болт крепления заднего тормоза 3; -
Q151B1635-0H1 Q151B1635-0H1 Hexagon Bolt 7; -
24ABS1-00020 24ABS1-00020 Bolt 2; -
Q40006 Q40006 Шайба 2; -
Q2140616 Q2140616 Винт 2; -
2401053-T0802 2401053-T0802 ABS Harness Bracket 3; -
Q40314 Q40314 Пружинная шайба 1; -
35ZHS01-02046 35ZHS01-02046 Bolt - Used to Fix Limiting Plate 1; -
3502015-T2000 3502015-T2000 Rear Right Brake Assembly 1; -
3502ZHS01-038 3502ZHS01-038 Bush ­ Cam Bracket 2; -
3502ZHS01A-031 3502ZHS01A-031 Right Air Chamber Bracket 1; -
Q50512200 Q50512200 Проволока контровочная 1; -
3502N-234 3502N-234 Oil Seal Spring 2; -
1 3502ZS10-134 Screw - For Fixing Shoe Shaft 2; -
2 3502ZS10-132 Shoe Shaft ­ Rear Brake Shoe ; -
3 3502ZS10-101 Rear Brake Shoe 2; -
4 3502ZHS01-064 Return Spring - Rear Brake Shoe 1; -
5 3502105-T1700 Rear Brake Lining 2; -
6 3501N12-106 Заклепка крепления фрикционного диска 30; -
7 3502ZS10-213 Roller 2; -
8 3502N-034 Сальник в сборе 2; -
9 3502ZS01F-021 Пыльник нижний заднего тормоза в сборе 1; -
10 3502ZS01F-023 Верхний пыльник заднего тормоза 1; -
11 Q150B1012 Болт 6; 80 ₽
12 Q40310 Пружинная шайба 6; -
13 3501N-076 Забивка 2; -
14 3502ZHS01A-029 Right Air Chamber Bracket Assembly 1; -
15 Q40514 Тяжелая пружинная шайба 4; -
16 Q151B1440-0H1-J1 Hexagon Bolt 4; -
17 3551CK-015 Front Right Brake Adjusting Arm Assembly 1; -
18 Q1-35S100A-02047 Adjusting Shim 1; -
19 3530015-T1700 Rear Right Spring Brake Chamber Assembly 1; -
20 3502N-018 Штифт 1; -
21 Q500B0426 Шплинт 1; -
22 99451 90003 Oil Nozzle 1; -
23 3502ZHS08-026 Bush - Rear Brake Bottom Plate Cam Hole 1; -
24 3502ZHS08-025 Rear Brake Bottom Plate 1; -
25 3502ZHS01-042 Camshaft ­ Rear Left Brake ; -
26 3550ZB1E-021 Втулка датчика АБС 1; -
27 35Q01-06026 Rubber Socket Pipe 1; -
28 3550ZB1E-020 Датчик АБС в сборе 1; -
29 24ABS-10012 Кронштейн заднего датчика 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
