Tie Rod Subassembly
/ DongFeng L3251A3 (вар.)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

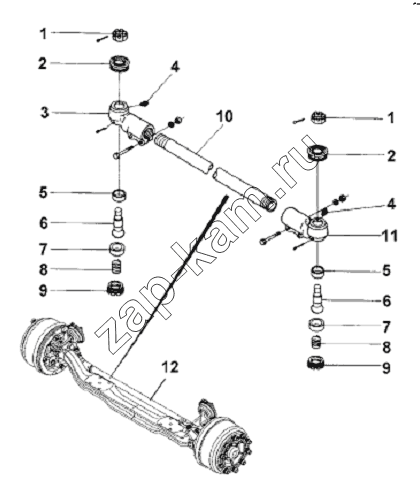

Схема/чертеж: Tie Rod Subassembly / DongFeng L3251A3 (вар.)
1
1
2
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
Поз. Артикул Название детали Кол-во Цена
Q500B0550 Q500B0550 Шплинт 2; -
3303N-062 3303N-062 Правый шарнир 1; -
Q151B1255 Q151B1255 Болт 4; -
Q40312 Q40312 Пружинная шайба 4; -
Q341B12 Q341B12 Гайка 4; -
3303N-061 3303N-061 Левый шарнир 1; -
Q500B0570 Q500B0570 Шплинт 2; -
1 3303N-091 Корончатая гайка 2; -
2 3303N-080 Пыльник 2; -
3 3303N-060 Наконечник рулевой (правый) 1; -
4 Q700B01 Пресс-маслёнка 2; -
5 3303N-064 Втулка 2; -
6 3303N-066 Палец 2; -
7 3303N-067 Втулка 2; -
8 3303N-068 Пружина 2; -
9 3303N-071 Пробка 2; -
10 33ZB3-03052 Тяга 1; -
11 3303N-059 Наконечник рулевой (левый) 1; -
12 33ZB3-03050 Поперечная рулевая тяга в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
