БОКОВАЯ ПАНЕЛЬ
/ FAW Altay-3310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

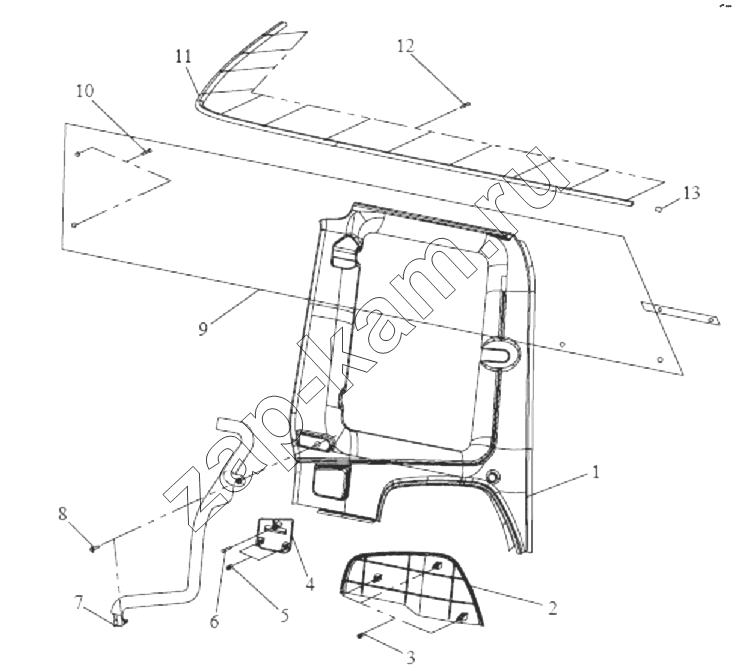

Схема/чертеж: БОКОВАЯ ПАНЕЛЬ / FAW Altay-3310
1
1
2
2
3
4
4
5
6
7
7
8
9
9
10
11
11
12
13
Поз. Артикул Название детали Кол-во Цена
1 5402120-240 ВНУТРЕННЯЯ ЗАЩИТНАЯ ПЛАСТИНА 1; -
1 5402115-240 ВНУТРЕННЯЯ ЗАЩИТНАЯ ПЛАСТИНА 1; -
2 5402135-240 НИЖНЯЯ ЗАЩИТНАЯ ПЛАСТИНА ЛЕВОЙ БОКОВОЙ ПАНЕЛИ 1; -
2 5402140-240 НИЖНЯЯ ЗАЩИТНАЯ ПЛАСТИНА ПРАВОЙ БОКОВОЙ ПАНЕЛИ 1; -
3 5310047-Q3 Металлическая заклепка 6; -
4 5402175-240 Кожух левого ремня безопасности в сборе 1; -
4 5402180-240 Кожух правого ремня безопасности в сборе 1; -
5 5310047-Q3 Металлическая заклепка 4; -
6 Q2140620 Винт 2; -
7 5402165-240 ЛЕВАЯ РУЧКА 1; -
7 5402170-240 ПРАВАЯ РУЧКА 1; -
8 Q1420825 Болт 4; 100 ₽
9 5402085-240 ЛЕВАЯ ПЕРЕДНЯЯ ЗАНАВЕСКА 1; -
9 5402090-240 ПРАВАЯ ПЕРЕДНЯЯ ЗАНАВЕСКА 1; -
10 5402083-50 Саморез 4; -
11 5402081-240 НАПРАВЛЯЮЩАЯ ЛЕВОЙ ПЕРЕДНЕЙ ЗАНАВЕСКИ 1; -
11 5402082-240 НАПРАВЛЯЮЩАЯ ПРАВОЙ ПЕРЕДНЕЙ ЗАНАВЕСКИ 1; -
12 Q2710625 Винт 24; -
13 5402083-240 Заглушка направляющей передней боковой занавески 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
