ДВЕРНОЙ ЗАМОК
/ FAW Altay-3310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

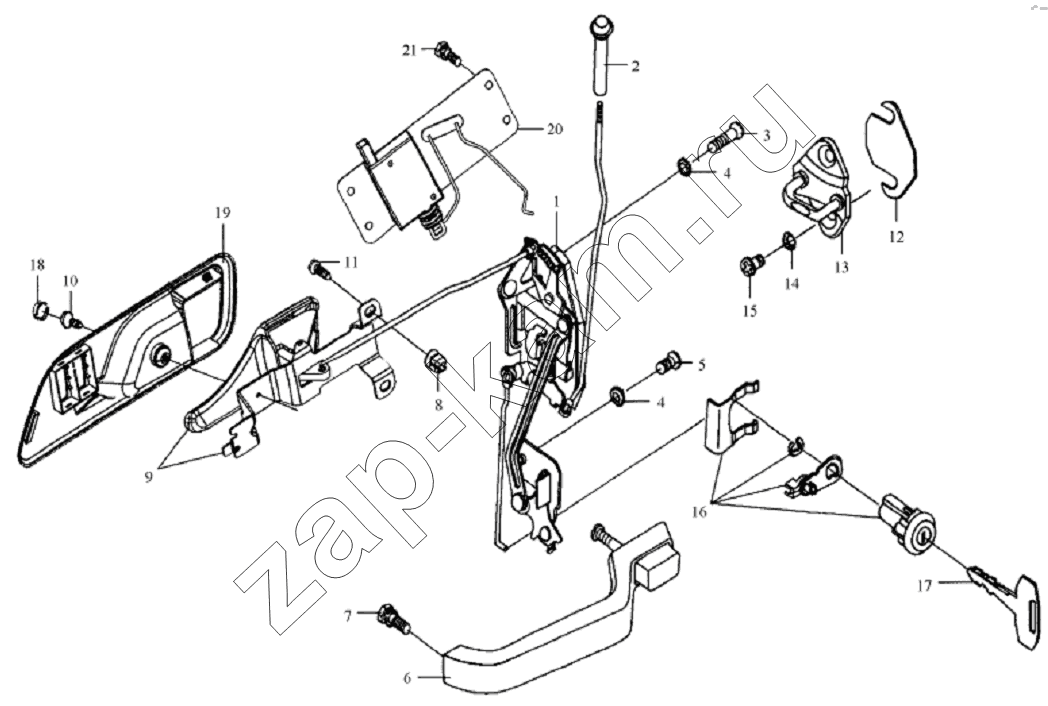

Схема/чертеж: ДВЕРНОЙ ЗАМОК / FAW Altay-3310
1
1
1
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
17
18
19
19
20
20
21
Поз. Артикул Название детали Кол-во Цена
1 6105040-50 УЗЕЛ ПРАВОГО ЗАМКА НА КОРПУСЕ 1; -
1 6105035B50 УЗЕЛ ЛЕВОГО ЗАМКА НА КОРПУСЕ 1; -
1 6105040B50 УЗЕЛ ПРАВОГО ЗАМКА НА КОРПУСЕ 1; -
1 6105035-50 УЗЕЛ ЛЕВОГО ЗАМКА НА КОРПУСЕ 1; -
2 6105312-50 ВНУТРЕННЯЯ КНОПКА ФИКСАЦИИ ЗАМКА 2; -
3 Q2540620 Винт 6; -
4 Q41406 Шайба 10; -
5 Q2540610 Винт 4; -
6 6105205-50 ВНЕШНЯЯ РУЧКА 2; -
7 CQ1420612 Комбинированный болт ручки 4; -
8 Q39806 Пластмассовый пистон 4; -
9 6105305-240 УЗЕЛ ЛЕВОЙ ВНУТРЕННЕЙ РУЧКИ 1; -
9 6105310-240 УЗЕЛ ПРАВОЙ ВНУТРЕННЕЙ РУЧКИ 1; -
10 Q2760410 САМОНАРЕЗАЮЩИЙ ВИНТ 2; -
11 Q2710616 Винт 4; -
12 6105164-50 Регулировочная прокладка кольца замка 2; -
13 6105160-50 Узел кольца замка 2; -
14 Q41408 Шайба 4; -
15 Q2540825 Винт 4; -
16 6105175-50 ЛЕВЫЙ СЕРДЕЧНИК ЗАМКА ; -
16 6105180-50 ПРАВЫЙ СЕРДЕЧНИК ЗАМКА 1; -
17 6105190-50 Ключ 1; -
18 6105323-240 Заглушка крышки внутренней ручки 1; -
19 6105317-240 Крышка левой внутренней ручки 2; -
19 6105318-240 Крышка правой внутренней ручки 1; -
20 6105055B50 ЭЛЕКТРИЧЕСКОЕ ЗАПИРАЮЩЕЕ УСТРОЙСТВО ЛЕВОЙ ДВЕРИ 1; -
20 6105060B50 ЭЛЕКТРИЧЕСКОЕ ЗАПИРАЮЩЕЕ УСТРОЙСТВО ПРАВОЙ ДВЕРИ 1; -
21 Q2320612 Комбинированный винт 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
