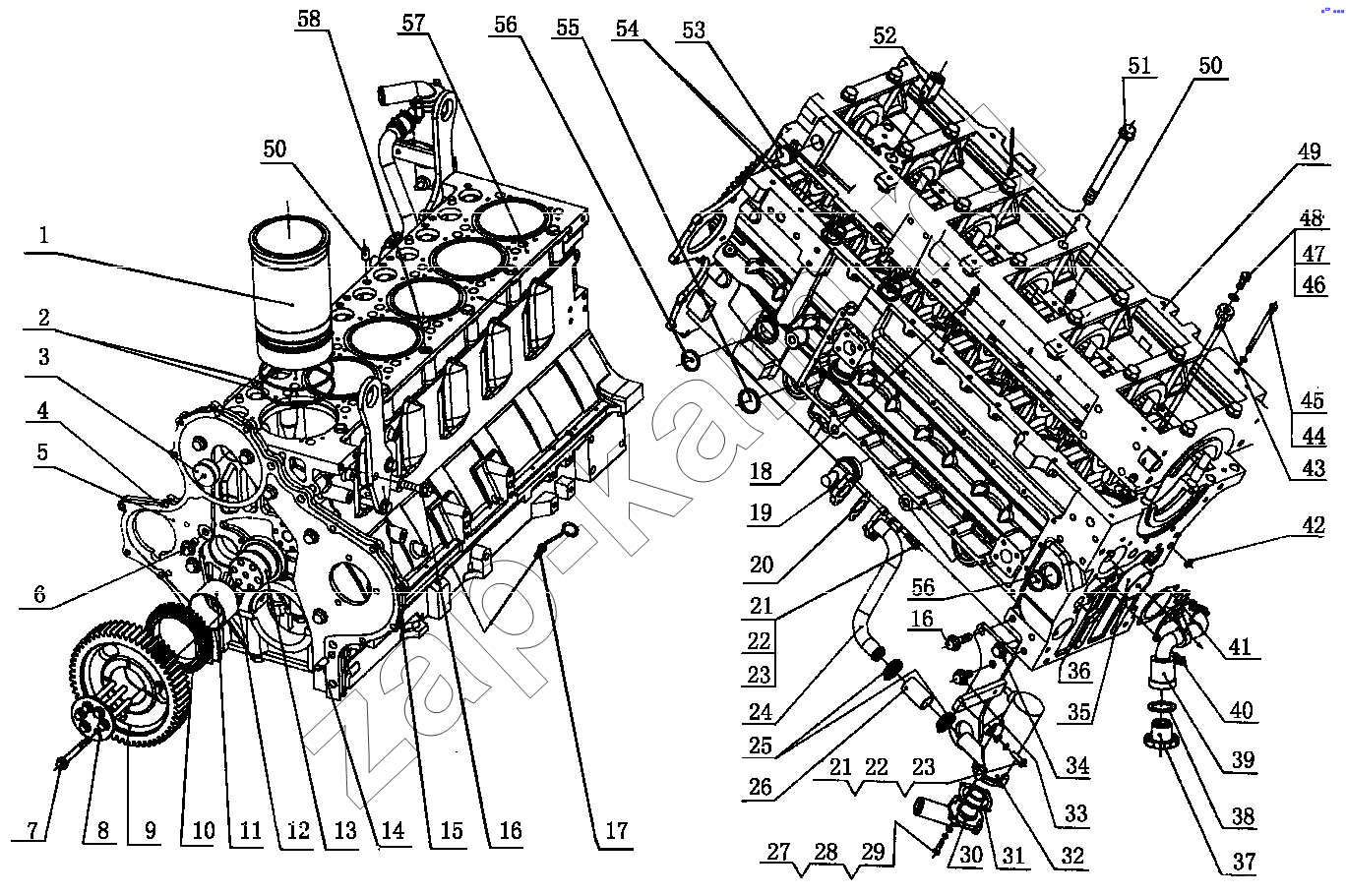

M3000-1002000 Сборка блока цилиндров
/ FAW Altay-3310
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
54
55
56
56
57
58
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | М3000-1002106 | Гильза цилиндра | 6; | |
| 2 | М3000-1002107 | Сальник гильзы цилиндра | 12; | |
| 3 | М3400-1002104 | Алюминиевая пробка | 1; | |
| 4 | М3400-1002202 | Сальник корпуса ЗП | 1; | |
| 5 | М3400-1002203 | Крышка корпуса ЗП | 1; | |
| 6 | Q1841225TF2 | Болт М12х25 | 8; | |
| 7 | Q1841090TF2 | Болт М10х30 | 6; | |
| 8 | М3400-1002311А | Антифрикционная пластина ЗК | 1; | |
| 9 | М3400-1002351А | Большое зубчатое колесо | 1; | |
| 10 | М3400-1002341А | Маленькое зубчатое колесо | 1; | |
| 11 | М3400-1002352А | Большая втулка зубчатого колеса | 1; | |
| 12 | Q61510 | Резьбовая пробка М10x1 | 1; | |
| 13 | М3400-1002306А | Стержень зубчатого колеса | 1; | |
| 14 | Q5221230 | Штифт 12x30 | 2; | |
| 15 | М3001-1002141 | Задняя подвеска | 1; | |
| 16 | Q1841245 | Болт М12х45 | 5; | |
| 17 | М3000-1002640 | Часть измерительного стержня | 1; | |
| 18 | Q218B0825 | Болт М8х25 | 22; | |
| 19 | М3000-1002803 | Коленчатый патрубок | 1; | |
| 20 | М3000-1002802 | Сальник всасывающей трубы | 1; | |
| 21 | Q40108 | Шайба | 4; | |
| 22 | Q40308 | Пружинная шайба | 4; | |
| 23 | Q150B0825 | Болт М8х25 | 4; | |
| 24 | М3400-1002815А | Сварная деталь трубки фланцевого соединения | 1; | |
| 25 | Q67638 | Скоба 38 | 2; | |
| 26 | М3400-1002814 | Шланг муфты | 1; | |
| 27 | Q40106 | Шайба | 4; | |
| 28 | Q40306 | Пружинная шайба | 4; | |
| 29 | Q150B0625 | Болт М6х25 | 4; | |
| 30 | М3400-1002841 | Крышка сапуна | 1; | |
| 31 | М3400-1002843 | Сальник сапуна | 1; | |
| 32 | М3400-1002846 | Гнездо сапуна | 1; | |
| 33 | Q1841225 | Болт М12x25 | 1; | |
| 34 | М3001-1002150А | Модуль передней подвески | 1; | |
| 35 | М3000-1002120 | Втулка стержня | 7; | |
| 36 | Q72228 | Чашеобразная пробка | 2; | |
| 37 | 150-1003041Е | Крышка маслозаливной горловины | 1; | |
| 38 | 150-1003043В | Кольцевой уплотнитель | 1; | |
| 39 | М3400-1002А40 | Сальник маслёнки | 1; | |
| 40 | Q1840816 | Болт | 5; | |
| 41 | М3400-1002А01 | Сальник маслёнки | 1; | |
| 42 | Q72216 | Чашеобразная пробка | 2; | |
| 43 | Q5220510 | Болт 5x10 | 6; | |
| 44 | Q40308 | Пружинная шайба | 1; | |
| 45 | Q/YC18208110 | Болт М8х110 | 1; | |
| 46 | М3000-1002740 | Механизм сопла | 6; | |
| 47 | 430-1002163 | Кольцо | 6; | |
| 48 | М3000-1002701 | Полый болт для топлива | 6; | |
| 49 | М3400-1002123 | Картер | 1; | |
| 50 | Q5211222 | Болт 12x22 | 9; | |
| 51 | М3000-1002118 | Болт главной опоры | 14; | |
| 52 | М3000-1002С00 | Предохранительный клапан | 1; | |
| 53 | 294-1306016 | Резьбовая пробка | 11; | |
| 54 | М3000-1002124 | Кольцевой уплотнитель | 2; | |
| 55 | 150-1002021 | Чашеобразная пробка | 1; | |
| 56 | 150-1002019 | Чашеобразная пробка | 2; | |
| 57 | М3400-1002114 | Блок цилиндров | 1; | |
| 58 | М3400-1002121 | Установочная втулка | 6; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
