М3000-1008100А Части всасывающего водопровода
/ FAW Altay-3310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

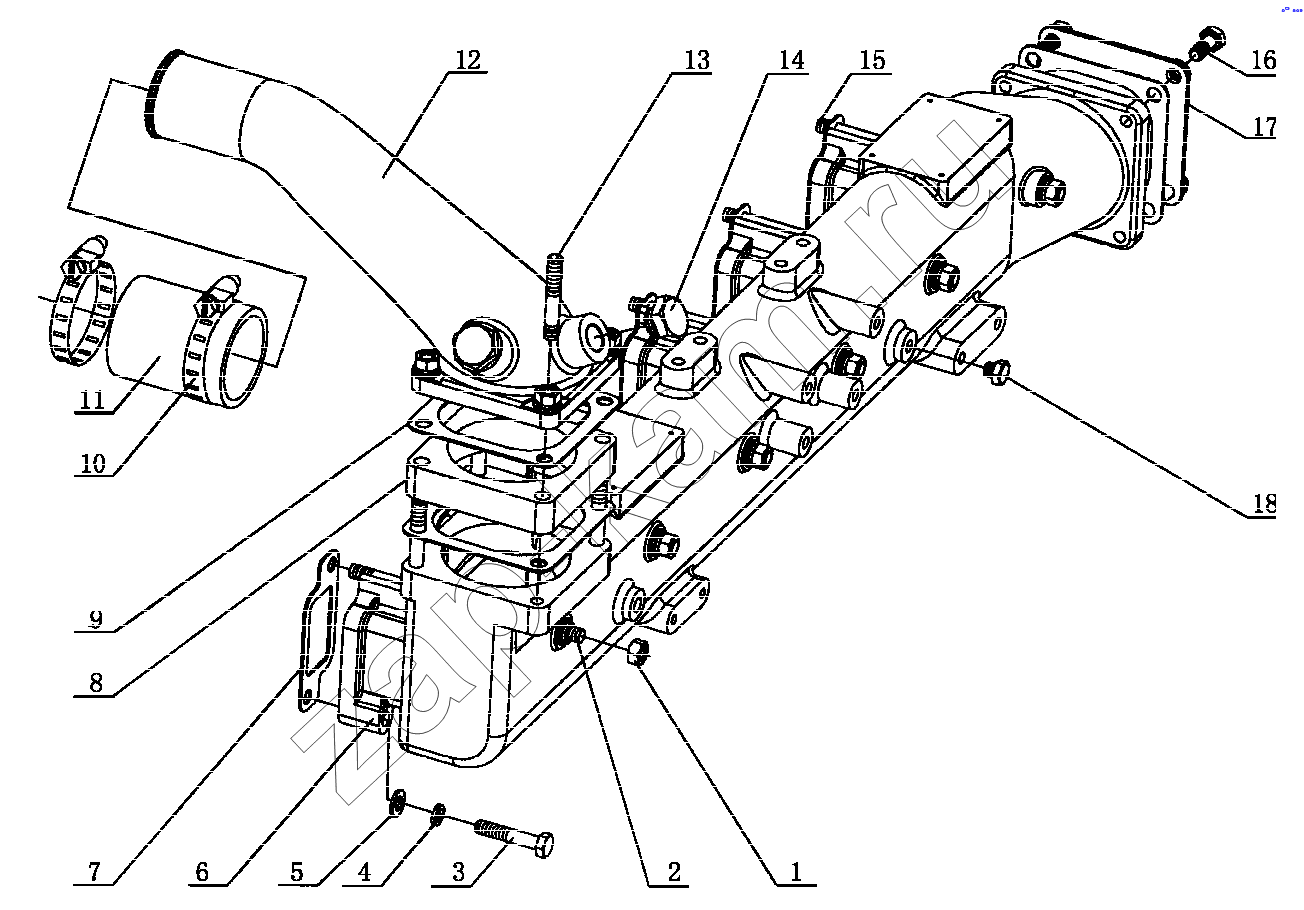

Схема/чертеж: М3000-1008100А Части всасывающего водопровода / FAW Altay-3310
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
1 Q340B10 Гайка М10 10; 100 ₽
2 Q12010170 Штифт М10х170 5; -
3 Q150B1050 Болт М10x50 6; -
4 Q40310 Пружинная шайба 20; -
5 Q40110 Шайба 20; -
6 М3000-1008101Е Всасывающий трубопровод 1; -
7 М3000-1008104А Сальник всасывающего трубопровода 6; -
8 М3000-1008112 Блок 1; -
9 А3100-1008016 Сальник всасывающего патрубка 3; -
10 Q67683 Зажим 83 2; -
11 М3000-1008103 Шланг муфты 1; -
12 М3001-1008102 Всасывающий патрубок 1; -
13 Q1201060 Штифт М10x60 4; -
14 Q617B20 Резьбовая пробка М20х1.5 2; 260 ₽
15 Q12010180 Штифт М10х170 1; -
16 Q150B1025 Болт 4; -
17 L3000-1008019 Крышка 1; -
18 Q617B10 Резьбовая пробка М10x1 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
