М3000-1307000 Сборка водяного насоса
/ FAW Altay-3310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

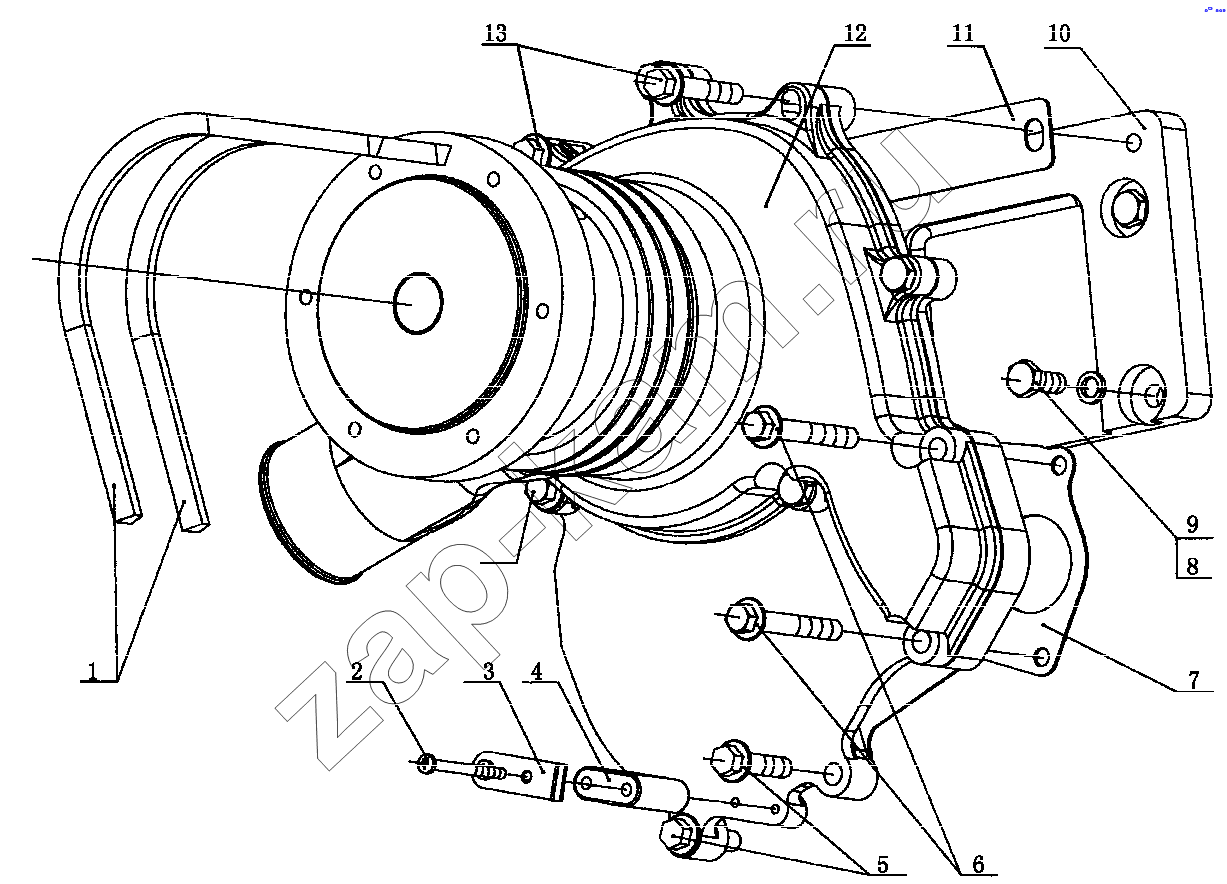

Схема/чертеж: М3000-1307000 Сборка водяного насоса / FAW Altay-3310
1
2
3
4
5
6
7
8
9
10
11
12
13
Поз. Артикул Название детали Кол-во Цена
1 293-1307050 Шкив водяного насоса 2; -
2 Q2140560 Винт М5х60 2; -
3 6105Q-1002039 Счётчик контроля 1; -
4 М3000-1307006 Опора счётчика 1; -
5 Q1841040 Болт М10x40 1; -
6 Q1841070 Болт М10x70 2; -
7 М3000-1307001 Сальник водяного насоса 1; -
8 Q40310 Пружинная шайба 4; -
9 Q150B1025 Болт 4; -
10 М3000-1307007 Пластина водяного насоса 1; -
11 М3000-1307008 Сальник пластины водяного насоса 1; -
12 М3000-1307100В Механизм водяного насоса 1; -
13 Q1841055 Болт 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
