М3400-1011000 Сборка масляного насоса
/ FAW Altay-3310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

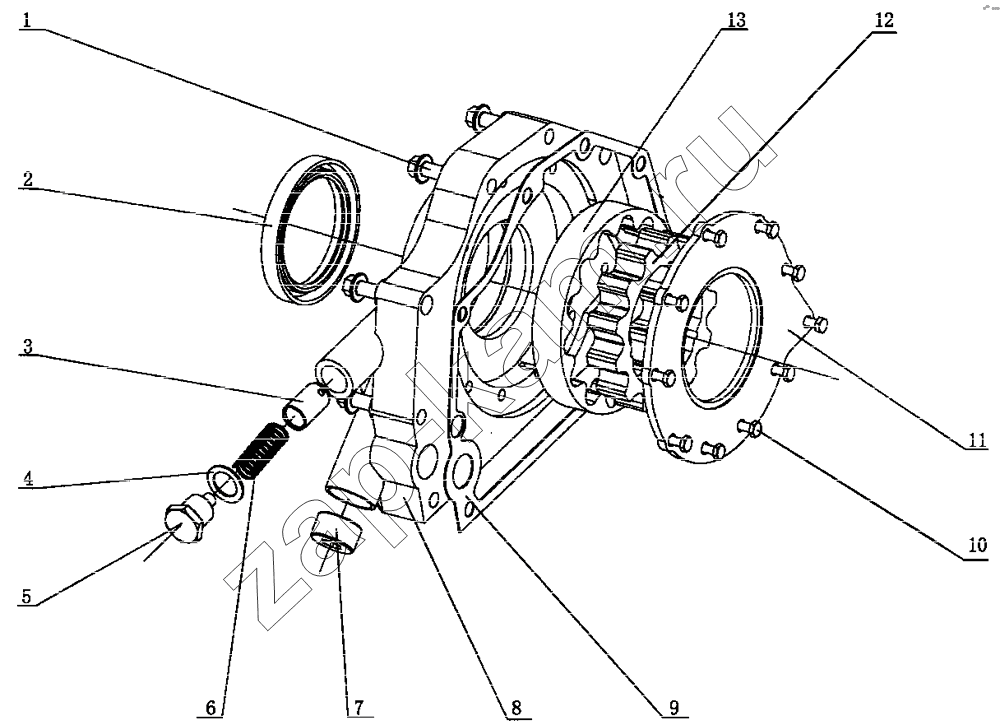

Схема/чертеж: М3400-1011000 Сборка масляного насоса / FAW Altay-3310
1
2
3
4
5
6
7
8
9
10
11
12
13
Поз. Артикул Название детали Кол-во Цена
1 Q1841050 Болт М10x50 8; -
2 GB/T9877.1 Кольцевой уплотнитель FB82x105x13F 1; -
3 М3400-1011109 Заслонка 1; -
4 М3400-1011116 Сальниковая прокладка 1; -
5 М3400-1011106 Пробка задвижки 1; -
6 М3400-1011107 Пружина 1; -
7 М3400-1011115 Пробка 1; -
8 М3400-1011101 Корпус масляного насоса 1; -
9 М3400-1011015 Сальник масляного насоса 1; -
10 Q150B0620 Болт М6х20 8; -
11 М3400-1011105 Крышка масляного насоса 1; -
12 М3400-1011142 Внутренний ротор 1; -
13 М3400-1011143 Внешний ротор 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
