Механизм управления подачей топлива
/ FAW Altay-3310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

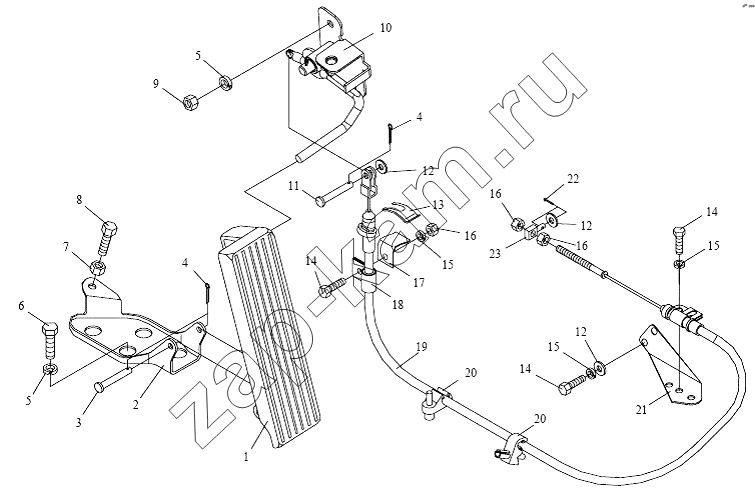

Схема/чертеж: Механизм управления подачей топлива / FAW Altay-3310
1
2
3
4
4
5
5
6
7
8
9
10
11
12
12
12
13
13
14
14
14
15
15
15
16
16
16
17
18
19
20
20
21
22
23
Поз. Артикул Название детали Кол-во Цена
1 1108014-50 Акселератор 1; -
2 1108020-50 Опора акселератора 1; -
3 Q5100640 Штифт 1; -
4 Q5002010 Штифт 2; -
5 Q40308 Пружинная шайба 5; 10 ₽ - 60 ₽
6 CQ1500814 Болт 2; -
7 CQ35208 Гайка 1; -
8 CQ1500835 Болт 1; -
9 CQ34008 Гайка 3; -
10 1108330-240 Скоба рычага управления 1; -
11 Q5100612 Плоский штифт 1; -
12 Q40106 Шайба 4; -
13 1108501-50B1 Зажим 1; -
14 CQ1500612 Болт 3; -
15 Q40306 Пружинная шайба 5; -
16 CQ34006 Шестигранная гайка 3; -
17 1108508-50 Держатель 1; -
18 1108515-50 Деталь зажимной скобы 1; -
19 1108410-168X Трос управления подачей топлива 1; -
20 1104280-15 Деталь одинарного хомута 2; -
21 1108520-8E Сварной кронштейн 1; -
22 Q5002516 Шплинт 1; -
23 1108056-8E Ствол штифта 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
