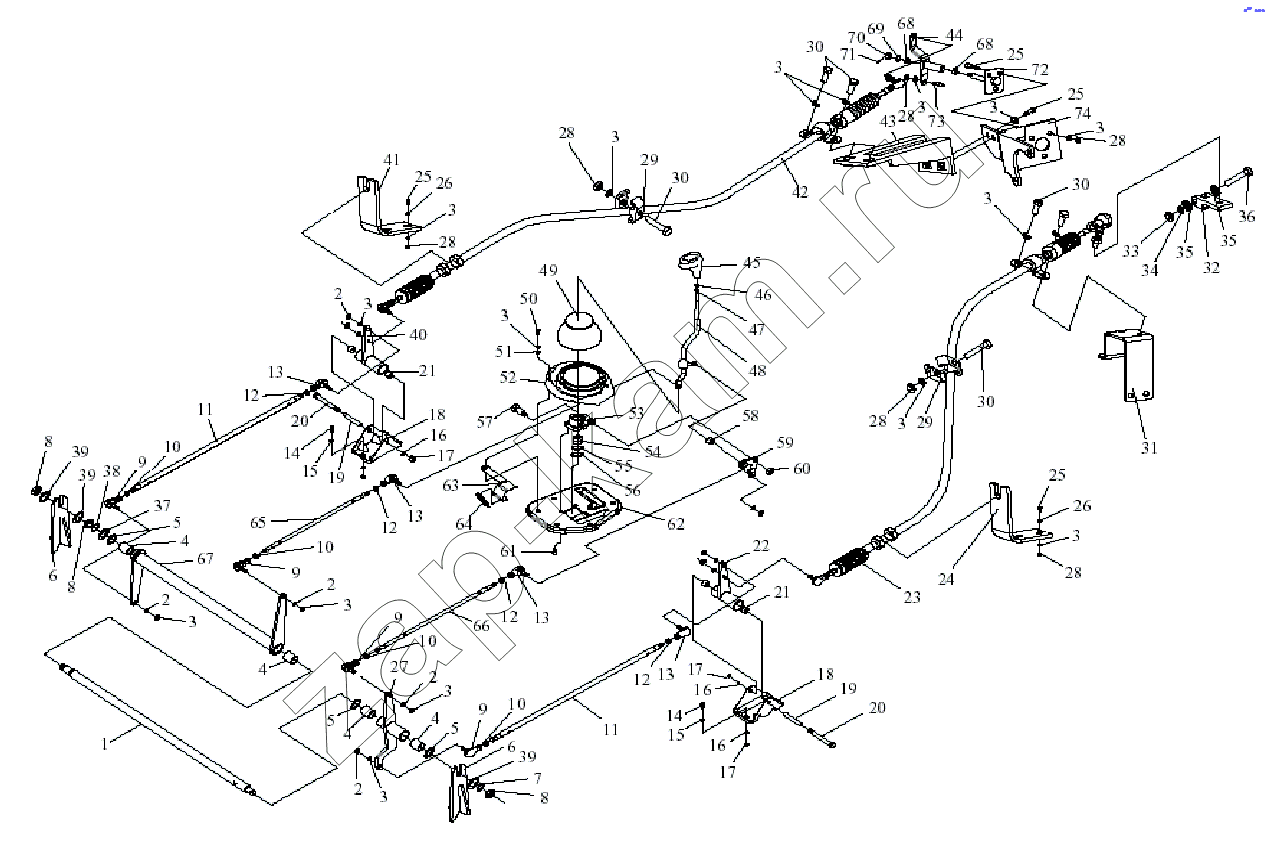

Механизм управления трансмиссией
/ FAW Altay-3310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
5
5
5
6
6
7
8
8
8
9
9
9
9
10
10
10
10
11
11
12
12
12
12
13
13
13
13
14
14
15
15
16
16
16
17
17
17
18
18
19
19
20
20
21
21
22
23
24
25
25
25
25
26
26
27
28
28
28
28
28
28
29
29
30
30
30
30
31
32
33
34
35
35
36
37
38
39
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
68
69
70
71
72
73
74
Поз. Артикул Название детали Кол-во
1703140-240 1703140-240 Узел среднего кронштейна ;
S1703125HSQ4 S1703125HSQ4 Узел переходного кронштейна ;
1703125-240 1703125-240 Узел среднего кронштейна ;
1703120-301 1703120-301 Узел продольной тяги №2 ;
1 1703110-240 Передний поддерживающий шток 1;
2 CQ34110 Гайка 8;
3 Q40310 Пружинная шайба 28;
4 1703099-1H Вставка 4;
5 1703116-1H Шайба 3;
6 1703070-240 Передний кронштейн 2;
7 Q40320 Пружинная шайба 1;
8 CQ35120 Гайка 3;
9 1703190-13 Левый шарнир и противопылевая крышка 4;
10 1703162-13 Шестигранная гайка 2;
11 1703121-301 Продольная тяга №2 2;
12 CQ35110 Шестигранная гайка 4;
13 1703180-13 Правый шарнир и противопылевая крышка 4;
14 CQ1501225 Болт 4;
15 Q40112 Пружинная шайба 4;
16 Q40312 Пружинная шайба 5;
17 CQ34012 Гайка 6;
18 1703126-240 Средний кронштейн 2;
19 1703152-1H Муфта 2;
20 CQ16012100 Болт 2;
21 1703033-4LB1 Втулка 4;
22 1703135-240 Узел рычага переключения передач. 1;
23 S1703180A102X Сборка кабеля переключения передач 1;
24 1703181-318 Передний кронштейн 1;
25 CQ1501030 Болт 9;
26 Q40110 Шайба 4;
27 1703105-240 Узел рычага выбора передней шестерни 1;
28 CQ34010 Гайка 10;
29 3508115-Q3 Одинарный зажим для трубки 2;
30 CQ1501020 Шестигранный болт 6;
31 2S1703185DSQ4 Узел заднего кронштейна 1;
32 S1703216-301 Рычаг выбора передач 1;
33 CQ34008 Гайка 2;
34 Q40308 Пружинная шайба 2;
35 Q40208 Шайба 2;
36 CQ1500845 Болт 1;
37 1703118-1H Шайба 1;
38 Q43128 Пружинная шайба 1;
39 Q40120 Плоская шайба 3;
40 1703150-240 Узел рычага выбора средней шестерни 1;
41 1703186-318 Задний кронштейн кабеля переключения 1;
42 S1703200A102X Узел кабеля переключения передач 1;
43 1703190-SQ4 Кронштейн 1;
44 1703140HSQ4 Рычаг средней шестерни 1;
45 S1703040-102X Ручка 1;
46 CQ35118 Гайка 1;
47 1703027B240 Уплотнительная втулка 1;
48 1703020-240 Рычаг управления коробкой передач 1;
49 1703068-240 Верхняя пылезащитная крышка 1;
50 CQ1501025 Болт 6;
51 Q40110 Шайба 6;
52 1703025-240 Нижняя пылезащитная крышка 1;
53 1703030-240 Держатель стержня управления 1;
54 1703041-240 Втулка 1;
55 1703043-240 Уплотнение 1;
56 1703044-240 Уплотнение 1;
57 1703056-240 Штифт 1;
58 1703046-240 Втулка 1;
59 1703050-240 Узел рычага. 1;
60 CQ32912 Шестигранная нейлоновая контргайка 1;
61 CQ1840816 Фланцевый шестигранный болт 4;
62 1703060-240 Узел кронштейна 1;
63 1703067-240 Кронштейн пружины 1;
64 1703066-240 Пружина 1;
65 1703075-240 Продольная тяга для переключения ЗК №1 1;
66 1703080-240 Продольная тяга для выбора ЗК №1 1;
67 1703095-240 Рычаг переключения передней шестерни 1;
68 1703033-4LB1 Втулка ;
69 Q40210 Шайба 1;
70 CQ38110 Шестигранная гайка 1;
71 Q5002525 Шплинт 1;
72 1703130-SQ4 Узел фланец и шток 1;
73 2S1703143-SQ4 Шток переключения 1;
74 2S1703120HSQ4 Кронштейн 1;
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
