ПЕРЕХОДНЫЙ РЫЧАГ №1
/ FAW Altay-3310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

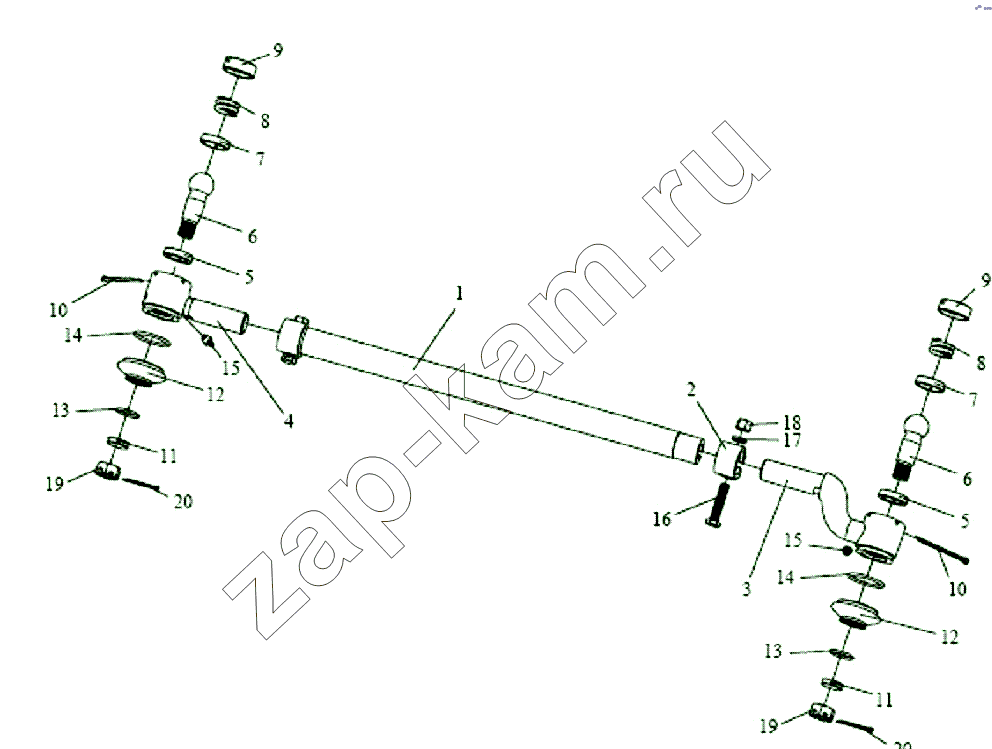

Схема/чертеж: ПЕРЕХОДНЫЙ РЫЧАГ №1 / FAW Altay-3310
S3003040-333
1
2
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
19
20
20
Поз. Артикул Название детали Кол-во Цена
3003060-8E 3003060-8E Узел правого шарнира 1; -
3003025-252 3003025-252 Узел шарнира 1; -
S3003040-333 S3003040-333 Узел переходного рычага №1 1; -
1 3003046-333 Переходный рычаг №1 1; -
2 3003056-8E Обод 2; -
3 3003062-8E Правый шарнир 1; -
4 3003024-252 Шарнир 1; -
5 3003067-8E Верхняя шаровая камера 2; -
6 3003032-15 Шаровой палец 2; -
7 3003066-8E Нижняя шаровая камера 2; -
8 3003068-01 Пружина 2; -
9 3003069-01 Резьбовая заглушка 2; -
10 Q5005080 Шплинт 2; -
11 3003074-15 Фиксированная гильза 2; -
12 3003071-8E Крышка уплотнителя 2; -
13 3003077-15 Верхняя пружина 2; -
14 3003076-8E Нижняя пружина 2; -
15 CQ70001 Масленка 2; -
16 CQ1501255 Болт 2; -
17 Q40312 Пружинная шайба 2; -
18 CQ34012 Гайка 2; -
19 CQ38720 Гайка 2; -
20 Q5004040 Шплинт 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
