ПОДЪЁМНИК ЗАПАСНОГО КОЛЕСА
/ FAW Altay-3310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

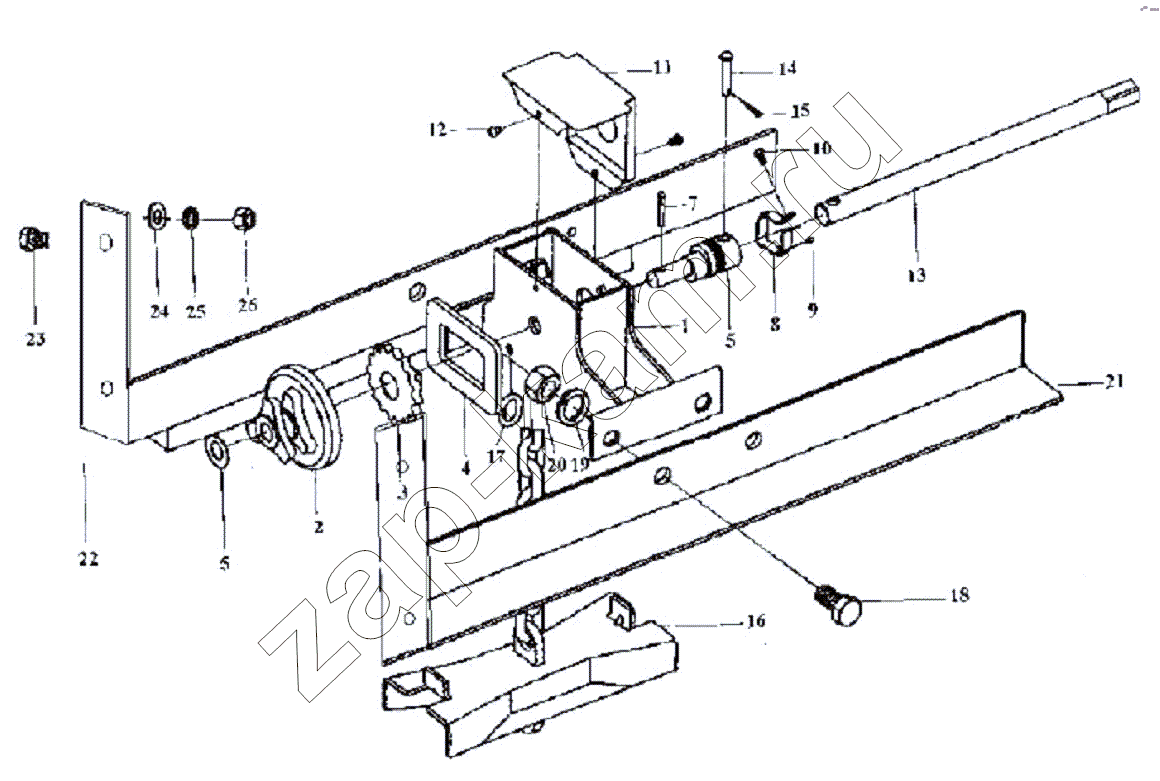

Схема/чертеж: ПОДЪЁМНИК ЗАПАСНОГО КОЛЕСА / FAW Altay-3310
3105010-5R
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
Поз. Артикул Название детали Кол-во Цена
3105010-5R 3105010-5R ПОДЪЁМНИК ЗАПАСНОГО КОЛЕСА 1; -
1 3103015-5R Корпус 1; -
2 3105034-01 Шкив подъемника 1; -
3 3105036-01 Ведущая шестерня подъемника 1; -
4 3105038-01 Самозапирающаяся планка 1; -
5 3105039-01 Шайба 1; -
6 3105041-01 Ось подъемника 1; -
7 Q500420 Шплинт 1; -
8 3105042-01 Крепежная крышка 1; -
9 3105043-01 Штифт 1; -
10 CQ2140510 Винт 1; -
11 3105044-01 Крышка подъемника 1; -
12 Q214058 Винт 1; -
13 3105046-01 Рукоятка подъемника 1; -
14 Q5100838 Штифт 1; -
15 Q5003012 Штифт 4; -
16 3105050-01 КРЕПЛЕНИЕ ПОДЪЁМНИКА ЗАПАСНОГО КОЛЕСА 4; -
17 3105066-01 Фиксированное кольцо 1; -
18 CQ1501630 Болт 4; -
19 Q34016 ПРУЖИННАЯ ШАЙБА 4; -
20 CQ34016 Гайка 4; -
21 3105080-3N ЗАДНЯЯ ПЕРЕКЛАДИНА 1; -
22 3105075-3N ПЕРЕДНЯЯ ПЕРЕКЛАДИНА 1; -
23 CQ1501235 Болт 4; -
24 Q40112 Пружинная шайба 4; -
25 Q34012 Шайба 4; -
26 CQ34012 Гайка 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
