ПРАВОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА
/ FAW Altay-3310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

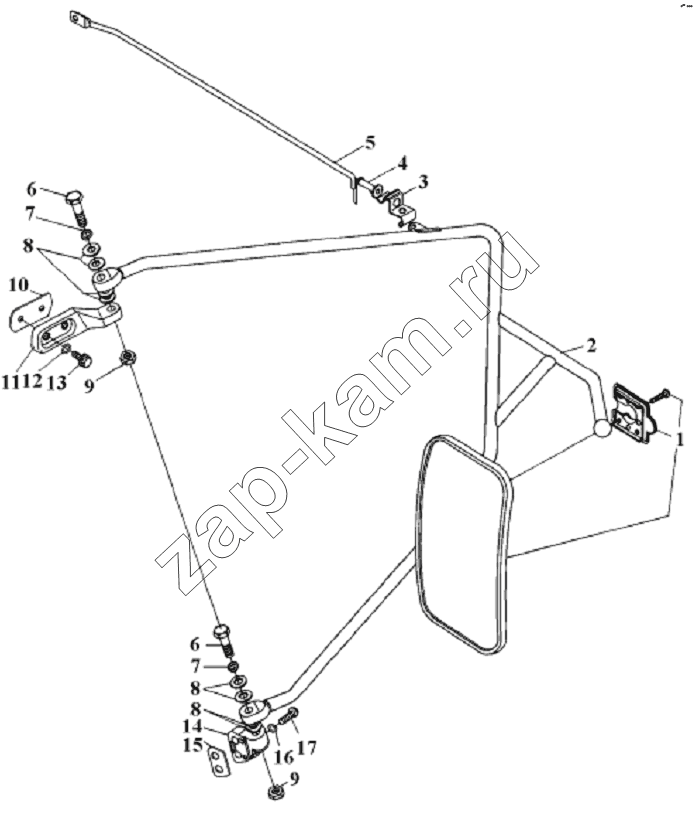

Схема/чертеж: ПРАВОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА / FAW Altay-3310
1
2
3
4
5
6
6
7
7
8
8
8
9
9
10
11
12
13
14
15
16
17
Поз. Артикул Название детали Кол-во Цена
1 8202010A50 ВНЕШНЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА 1; -
2 8202020-Q90 ПРАВАЯ СТОЙКА 1; -
3 8202073-50 ЛИСТ ПРУЖИНЫ 1; -
4 8202074-50 ВТУЛКА 1; -
5 8202072-Q90 ВСПОМОГАТЕЛЬНЫЙ ШТОК 1; -
6 CQ1501045 Болт 2; -
7 Q40310 Пружинная шайба 2; -
8 8202081-50 ШАЙБА 8; -
9 CQ34010 Гайка 2; -
10 8202079-50 ПРОКЛАДКА ВЕРХНЕГО КРЕПЛЕНИЯ 1; -
11 8202078-50 ПРАВОЕ ВЕРХНЕЕ КРЕПЛЕНИЕ ЗЕРКАЛА ЗАДНЕГО ВИДА 1; -
12 Q7341912 Уплотнительное кольцо 2; -
13 CQ1460825 Болт 2; -
14 8202084-50 ПРАВОЕ НИЖНЕЕ КРЕПЛЕНИЕ 1; -
15 8202088-50 Прокладка 1; -
16 Q40308 Пружинная шайба 2; 10 ₽ - 60 ₽
17 Q2140825 ВИНТ 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
