ПРИБОРНАЯ ПАНЕЛЬ
/ FAW Altay-3310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
71
72
73
74
74
75
76
77
78
79
79
80
81
82
82
83
83
84
85
86
87
87
88
89
89

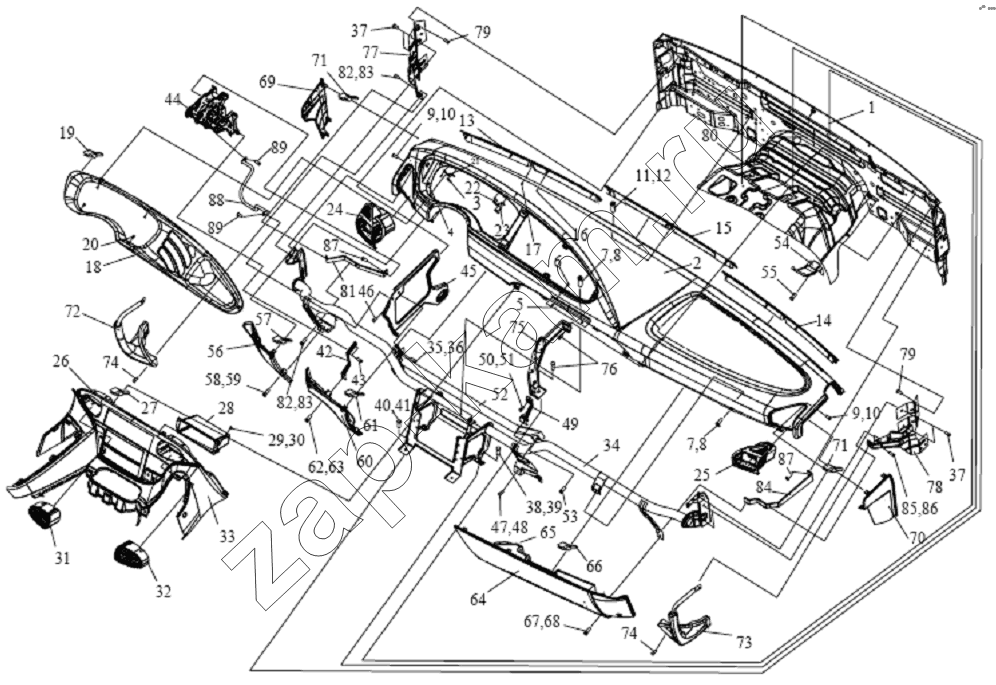

Поз. Артикул Название детали Кол-во
1 СВАРНАЯ КАБИНА СВАРНАЯ КАБИНА 1;
2 5310010-240 ИНСТРУМЕНТАЛЬНАЯ ПАНЕЛЬ 1;
3 CQ31205115 Гайка 4;
4 CQ31206135 U-образная гайка 4;
5 5310179-240 Пластина 1;
6 CQ440048 Заклепка 2;
7 Q2140512 Винт 3;
8 Q40105 Шайба 3;
9 Q2140612 Винт 4;
10 Q40106 Шайба 4;
11 Q2710525 Винт 5;
12 Q40105 Шайба 5;
13 5310021-240 Левая решетка дефлектора 1;
14 5310022-240 Правая решетка дефлектора 1;
15 5310026-240 СРЕДНЯЯ РЕШЁТКА ОБОГРЕВА СТЕКЛА 1;
16 5310066-50 Пружинный кольцевой замок 11;
17 CQ2743595 Винт 7;
18 5310031-240 Кожух приборов 1;
19 5310047-Q3 Металлическая заклепка 6;
20 Q2540516F6 ВИНТ 4;
21 5310036-240 Левая опора кожуха приборов 1;
22 5310037-240 Правая опора кожуха приборов 1;
23 CQ440048 Заклепка 4;
24 5310045-240 ЛЕВАЯ РЕШЁТКА ВЕНТИЛЯЦИИ 1;
25 5310050-240 ПРАВАЯ РЕШЁТКА ВЕНТИЛЯЦИИ 1;
26 5310061-240 Средняя часть панели 1;
27 5310047-Q3 Металлическая заклепка 6;
28 5310066-240 Короб 1;
29 CQ2714295 Винт 4;
30 Q40105 Шайба 1;
31 5310075-240 Центральный левый дефлектор 1;
32 5310080-240 Центральный правый дефлектор 1;
33 5310100-240 ВСПОМОГАТЕЛЬНАЯ ПАНЕЛЬ ИНСТРУМЕНТОВ ПРИВАРНАЯ ПОПЕРЕЧИНА 1;
35 Q2140512 Винт 1;
36 Q40105 Шайба 1;
37 CQ1460616 Болт 4;
38 Q2140616 Винт 2;
39 Q40106 Шайба 4;
40 Q2140816 Винт 1;
41 Q40108 Шайба 2;
42 5310155-240 Держатель левого нижнего защитного кожуха 1;
43 Q2140812 Винт 1;
44 КРОНШТЕЙН РУЛЕВОЙ КОЛОНКИ КРОНШТЕЙН РУЛЕВОЙ КОЛОНКИ 1;
45 5310160-240 Левая нижняя опора панели блока приборов 1;
46 CQ1421020 Болт 2;
47 Q2140612 Винт 1;
48 Q40106 Шайба 1;
49 5310170-240 СОЕДИНИТЕЛЬНАЯ СКОБА 1;
50 Q2140512 Винт 2;
51 Q40105 Шайба 2;
52 КРОНШТЕЙН КРЕПЛЕНИЯ КРОНШТЕЙН КРЕПЛЕНИЯ ЭЛЕКТРОПРОВОДКИ 1;
53 Q2360616 Винт 2;
54 5310175-240 Держатель вентилятора 1;
55 CQ1421020 Болт 1;
56 5310211-240 Левый нижний защитный кожух 1;
57 5310047-Q3 Металлическая заклепка 2;
58 Q2140516 ВИНТ 2;
59 Q40105 Шайба 2;
60 5310216-240 ЛЕВАЯ НИЖНЯЯ ЗАЩИТНАЯ ПЛАСТИНА II 1;
61 5310047-Q3 Металлическая заклепка 2;
62 Q2140516 ВИНТ 2;
63 Q40105 Шайба 2;
64 5310221-240 ПРАВАЯ НИЖНЯЯ ЗАЩИТНАЯ ПЛАСТИНА 1;
65 5310223-240 ВОЗДУХОВОД 1;
66 5310047-Q3 Металлическая заклепка 3;
67 Q2140516 ВИНТ 3;
68 Q40105 Шайба 3;
69 5310241-240 Левый защитный кожух 1;
70 5310242-240 Правый защитный кожух 1;
71 5310047-Q3 Металлическая заклепка 8;
72 5310255-240 Левая ручка панели блока приборов в сборе 1;
73 5310260-240 Правая ручка панели блока приборов в сборе 1;
74 CQ1460616 Болт 4;
75 5310280-240 Держатель правого воздуховода для обдува ног 1;
76 CQ1420816 Болт 2;
77 5310315-240 Левый держатель панели блока приборов 1;
78 5310320-240 Правый держатель панели блока приборов 1;
79 CQ1420816 Болт 8;
80 5310336-240 Резиновый блок держателя центральной части 4;
81 5310345-240 Армированный держатель левой ручки в сборе 1;
82 Q2140612 Q40106 ВИНТ 2;
83 5310350-240 Армированный держатель правой ручки в сборе 2;
84 Q2140612 Винт 1;
85 ВИНТ ВИНТ 1;
86 ШАЙБА ШАЙБА 1;
87 CQ1420816 Болт 2;
88 5310430-240 ПРАВАЯ ПОДДЕРЖИВАЮЩАЯ ТРУБКА 1;
89 Q1840612 Фланцевый шестигранный болт 2;
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
