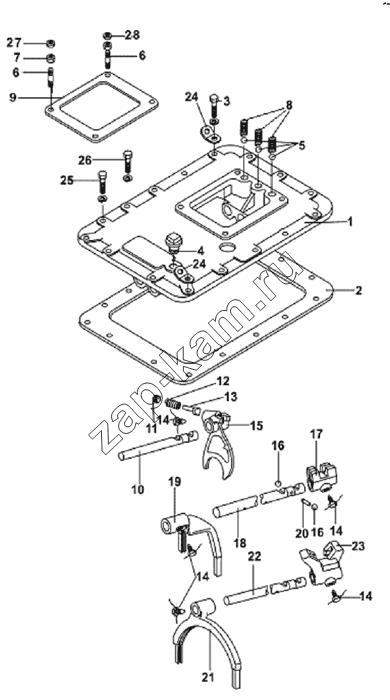

Сборка верхней крышки
/ FAW Altay-3310
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
14
14
14
15
16
16
17
18
19
20
21
22
23
24
24
25
26
27
28
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| GB93-87 | GB93-87 | Пружинная шайба | 12; | |
| GB93-87 | GB93-87 | Пружинная шайба | 2; | |
| GB93-87 | GB93-87 | Пружинная шайба | 2; | |
| Q40310 | Q40310 | Пружинная шайба | 2; | |
| 1 | JS130T-1702015 | Верхняя крышка | 1; | |
| 2 | 14918 | Прокладка верхней крышки | 1; | |
| 3 | GB5782-86 | Болт | 2; | |
| 4 | Q614B10 | Резьбовая заглушка | 1; | |
| 5 | GB308-89 | Стальной шарик | 3; | |
| 6 | 11066 | Шпилька | 4; | |
| 7 | X-1-603 | Шестигранная гайка | 2; | |
| 8 | F96084 | Пружина | 3; | |
| 9 | 1642 | Прокладка | 1; | |
| 10 | JS150T-1702064-2 | Стержень вилки, нижняя-задняя | 1; | |
| 11 | 8968 | Гайка | 1; | |
| 12 | 8774-3 | Пружина, блокировка ЗХ | 1; | |
| 13 | F99671 | Болт | 1; | |
| 14 | 3220 | Винт | 5; | |
| 15 | JS150T-1702054 | Вилка переключения, нижняя-задняя | 1; | |
| 16 | GB308-89 | Стальной шарик | 2; | |
| 17 | JS150T-1702052 | Направляющие 1/2 и 5/6 | 1; | |
| 18 | JS150T-1702065-2 | Стержень вилки, ЗК №2 | 1; | |
| 19 | JS150T-1702055 | Вилка переключения | 1; | |
| 20 | 1634 | Фиксатор | 1; | |
| 21 | JS150T-1702056 | Вилка переключения, ЗК №3 и 4 | 1; | |
| 22 | JS150T-1702066-2 | Стержень вилки, ЗК №3 и 4 | 1; | |
| 23 | F99589 | Направляющий сухарь 3/4 и 7/8 передач | 1; | |
| 24 | 20815 | Гнутая подъёмная пластина | 1; | |
| 25 | GB5782-86 | Болт | 2; | |
| 26 | GB27-88 | Болт M10x32 | 12; | |
| 27 | Q351B10 | Шестигранная гайка | 2; | |
| 28 | Q361B10 | I-образная шестигранная гайка | 2 2; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
