Сборка задней крышки
/ FAW Altay-3310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

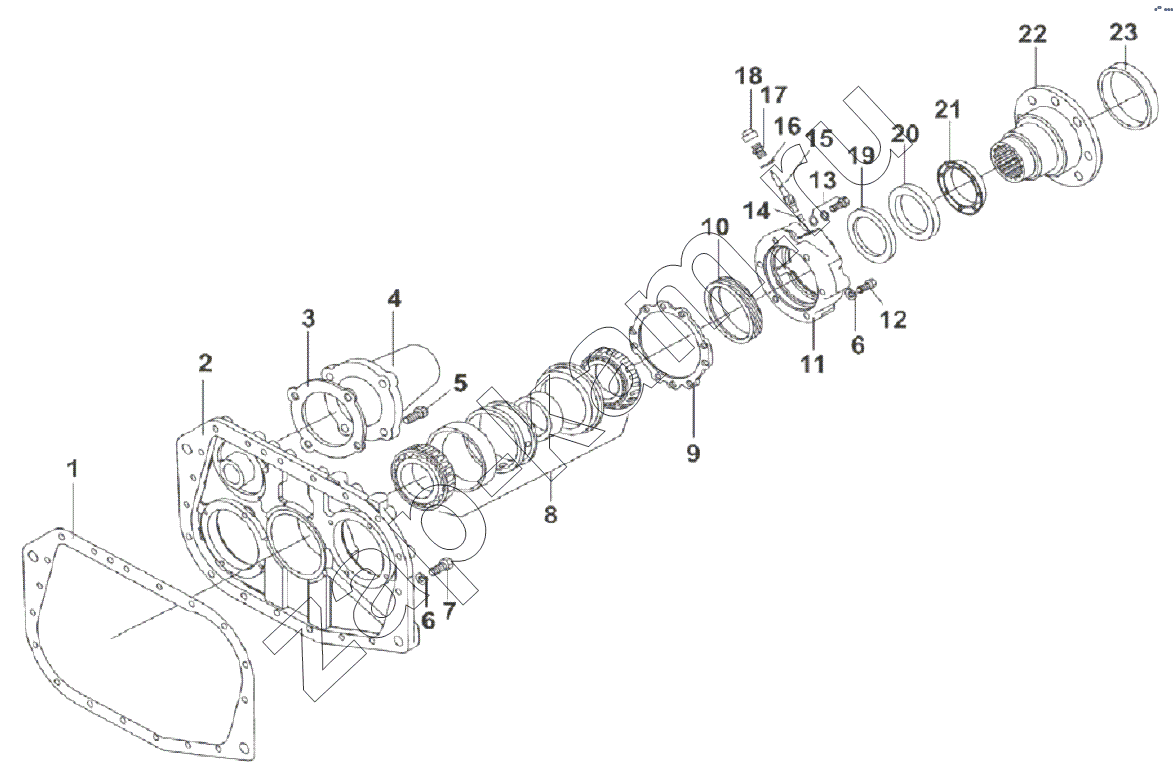

Схема/чертеж: Сборка задней крышки / FAW Altay-3310
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Поз. Артикул Название детали Кол-во Цена
1 14335 Прокладка 1; -
2 F99975 Кожух 1; -
3 17352 Прокладка 1; -
4 17376 Крышка 2; 900 ₽
5 A-C09008 Болт 8; -
6 GB93-76 Пружинная шайба 22; -
7 GB21-76 Болт 18; -
8 717813 Блок подшипников в сборе 1; -
9 15532 Прокладка 1; -
10 F91054 Ведущая шестерня спидометра 1; -
11 F99967 Крышка 1; -
12 GB21-76 Болт 5; -
13 A-C09009 Болт в сборе 1; -
14 7992 Фиксатор 1; по запросу
15 F91055 Ведомая шестерня спидометра 1; -
16 F96005 Прокладка 1; -
17 F93060 Сборка соединения для спидометра 1; -
18 X11412 Втулка спидометра 1; -
19 19109 Сальник 1; -
20 C01032 Сальник 1; -
21 F96119 Пыльник 1; -
22 F99902 Фланцевая пластина 1; -
23 Z25516 Установочное кольцо 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
