Топливный бак и топливопровод
/ FAW Altay-3310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

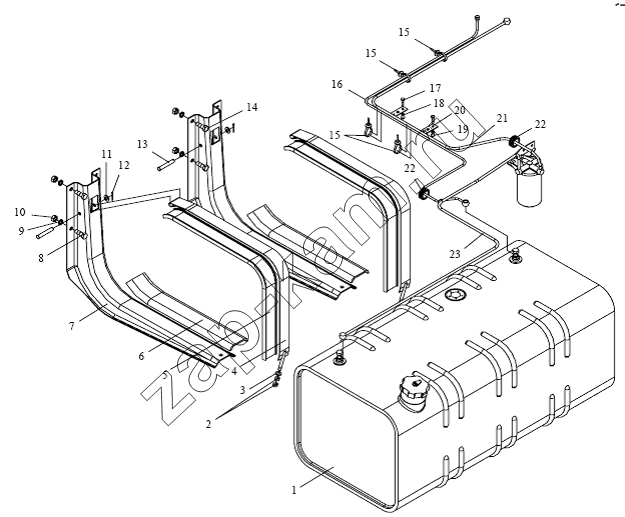

Схема/чертеж: Топливный бак и топливопровод / FAW Altay-3310
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
17
18
19
20
21
22
22
23
Поз. Артикул Название детали Кол-во Цена
1 S1101010-252 Дизельный бак в сборке с крышкой бака и воздушным клапаном 1; -
2 CQ34010 Гайка 4; -
3 Q40110 Шайба 2; -
4 S1101130-240 Заднее крепление для топливного бака 2; -
5 S1101134-240 Уплотнение для крепления 2; -
6 S1101117-240 Держатель топливного бака 2; -
7 S1101105-252 Узел держателя топливного бака 2; -
8 CQ1501450 Болт 4; -
9 Q40314 Пружинная шайба 8; -
10 CQ34014 Гайка 8; -
11 Q40110 Шайба 2; -
12 Q5003025 Шплинт 2; -
13 Q5101085 Плоский штифт 2; -
14 CQ1501440 Шестигранный болт 4; -
15 3724015-240 Пластмассовый хомут 4; -
16 S1104250-168X Обратный трубопровод 1; -
17 CQ1500830 Болт 2; -
18 Q40308 Пружинная шайба 2; 10 ₽ - 60 ₽
19 CQ34008 Гайка 2; -
20 S1104421-318 Скоба для трубопровода 2; -
21 S1104130-168X Узел подающего топливо трубопровода для подачи топлива 1; -
22 1104261-1H Защитное кольцо 2; -
23 S1104120-168X Узел подающего топливо трубопровода 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
