Цилиндр вспомогательной коробки передач
/ FAW Altay-3310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

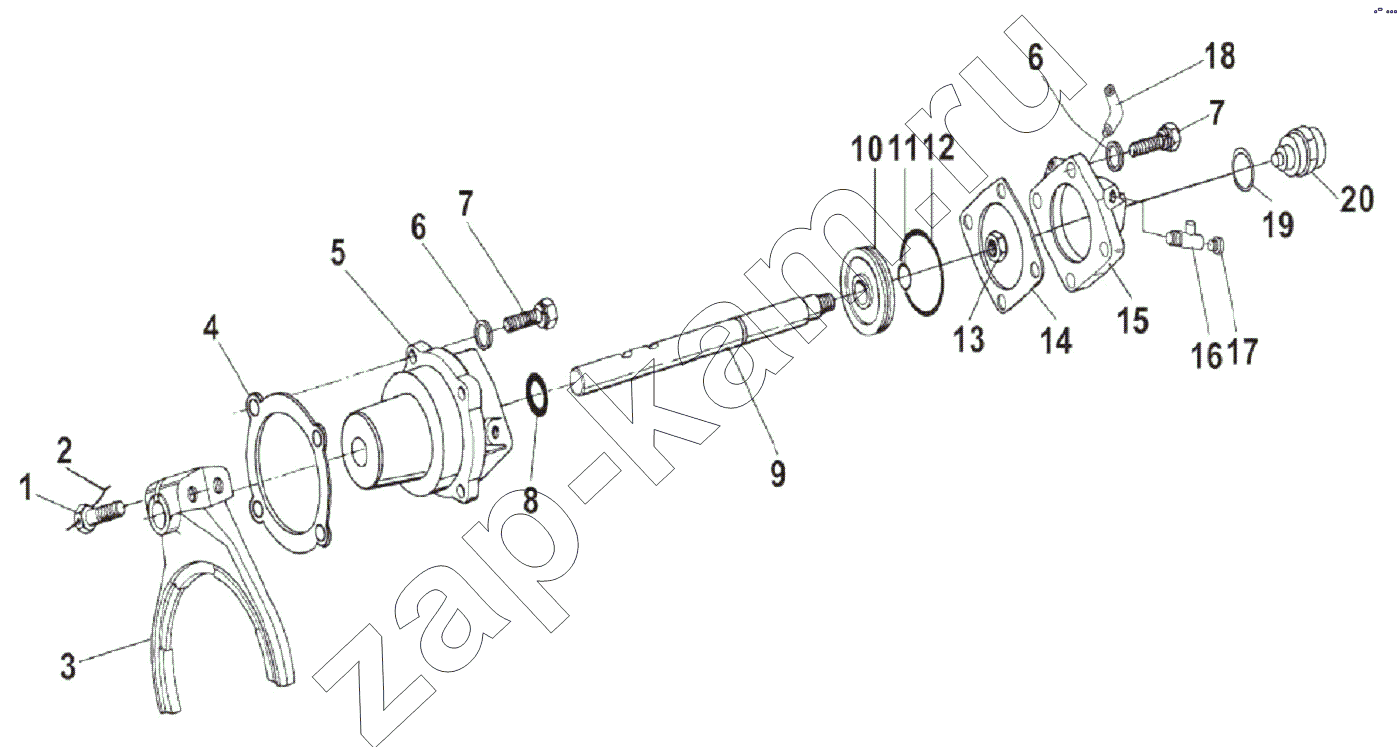

Схема/чертеж: Цилиндр вспомогательной коробки передач / FAW Altay-3310
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Поз. Артикул Название детали Кол-во Цена
1 GB25-76 Болт 2; -
2 1819 Проволока ; 140 ₽
3 16775 Вилка 1; 2 640 ₽ - 2 660 ₽
4 14347 Прокладка 1; -
5 16778 Цилиндр 1; -
6 GB93-76 Пружинная шайба 8; -
7 GB21-76 Болт 8; -
8 14765 Резиновое уплотнительное кольцо круглого сечения 1; -
9 16993 Вал 1; -
10 14341 Поршень 1; -
11 14345 Резиновое уплотнительное кольцо круглого сечения 1; -
12 14344 Резиновое уплотнительное кольцо круглого сечения 1; -
13 GB890-80 Гайка 1; -
14 14349 Прокладка 1; -
15 F99857 Крышка цилиндра 1; -
16 C03052 Соединение Т-образной трубы NPT1/8 1; -
17 Q618B01 Резьбовая заглушка 1; -
18 12880 Штуцер 1; -
19 X11511 Медная шайба 4; -
20 791.00.71.0069 Мембранный переключатель 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
