Ведущий вал задней оси
/ FAW Altay-3310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

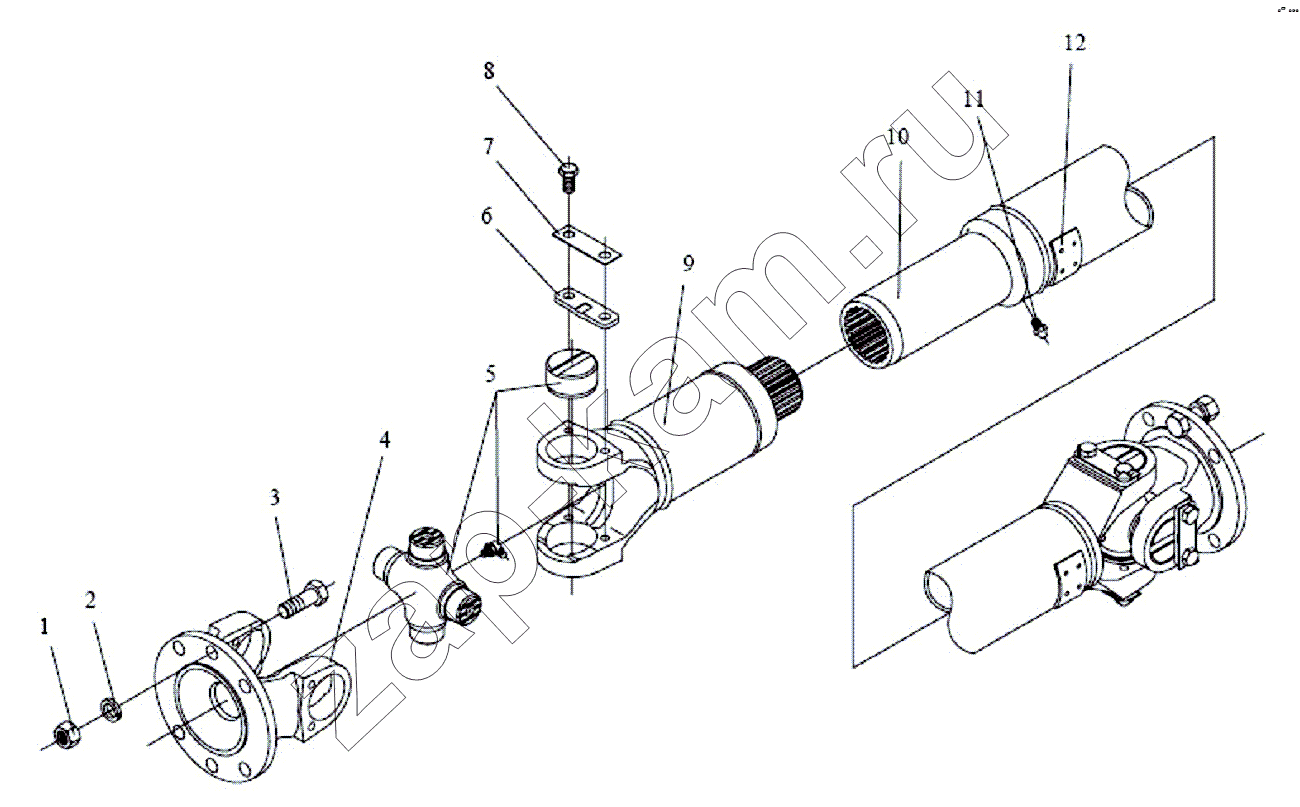

Схема/чертеж: Ведущий вал задней оси / FAW Altay-3310
2201010-5H
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
12
12
12
12
Поз. Артикул Название детали Кол-во Цена
2201010-5H 2201010-5H Ведущий вал и карданный шарнир 1; -
1 CQ34114 Гайка 12; -
2 Q40314 Пружинная шайба 12; -
3 CQ1611440T Шестигранный болт 12; -
4 2201023-1H Фланцевая вилка 2; -
5 2201030-1H Игольчатый подшипник крестовины 2; -
6 2201041-1H Опора игольчатого подшипника 8; -
7 2201042-1H Стопорная планка 8; -
8 CQ1500820 Болт 16; -
9 2201020-1H Узел вилки шлицевого вала 1; -
10 2201015-5H Труба ведущего вала, приваренная вилка и труба гильзы шлицевого вала 1; -
11 CQ70001 Масленка 1; -
12 2201071-1H Балансировочная пластина ; -
12 2201072-1H Балансировочная пластина ; -
12 2201073-1H Балансировочная пластина ; -
12 2201074-1H Балансировочная пластина ; -
12 2201076-1H Балансировочная пластина ; -
12 2201077-1H Балансировочная пластина ; -
12 2201078-1H Балансировочная пластина ; -
12 2201079-1H Балансировочная пластина ; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
