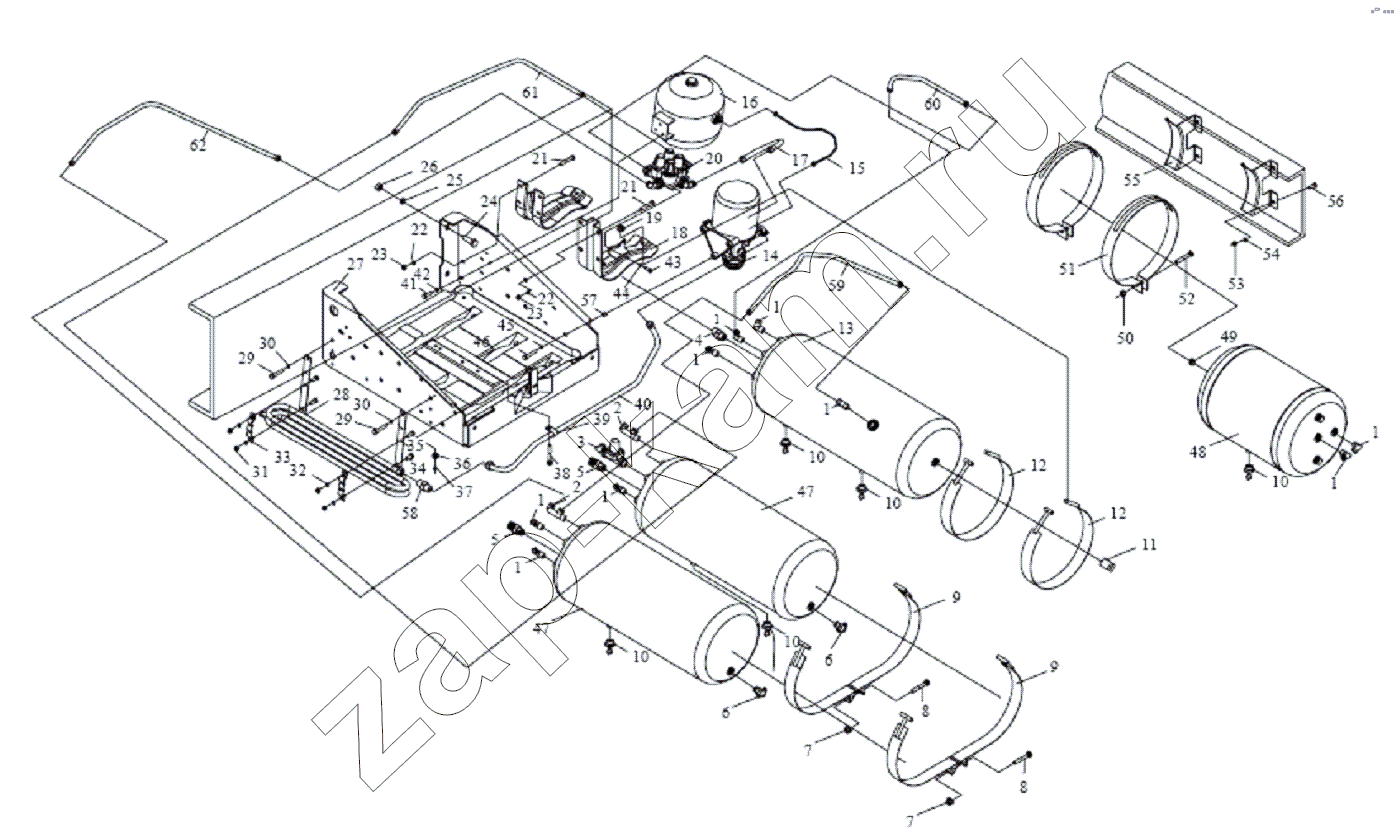

ВОЗДУШНЫЙ РЕЗЕРВУАР
/ FAW Altay-3310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
1
1
2
2
3
4
5
5
6
6
7
7
8
8
9
9
10
10
10
10
10
11
12
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
Поз. Артикул Название детали Кол-во
1 CQ63512 Коленчатое сочленение 6;
2 S3506304-252 Е-образное сочленение f-типа 2;
3 315020-271 Узел защитного клапана 1;
4 3513050-03 Узел предохранительного клапана 1;
5 3757010-240 Датчик низкого давления 2;
6 3506700-240 Проверочный штуцер 2;
7 CQ32608 Шайба 2;
8 CQ1500885 Шестигранный болт 2;
9 3513090-240 Петля переднего и заднего резервуаров 4;
10 3513100-240 Клапан слива воды 2;
11 3515014-8Е Пробка 1;
12 3513095-240 Петля парковочного воздушного резервуара 2;
13 S3513210-332 Узел воздушного резервуара 1;
14 S3511010-332 Узел воздухоосушителя ;
15 S3506230-332 Узел трубки подачи воздуха ;
16 S3513300-70X Регенерационный воздушный резервуар ;
17 S3506220-332 Узел трубки подачи воздуха. 1;
18 3513085-240 Скоба (кронштейн) 1;
19 CQ32610 Шестигранная гайка 2;
20 S3515010-332 4-контурный защитный клапан 1;
21 CQ1501225 Болт 8;
22 CQ34012 Гайка 8;
23 Q40312 Пружинная шайба 8;
24 CQ1501440 Шестигранный болт 4;
25 CQ34014 Гайка 4;
26 Q40314 Пружинная шайба 4;
27 S3513800-332 Кронштейн воздушного резервуара и аккумулятора 1;
28 S3506210-93X Узел трубки подачи воздуха 1;
29 CQ1500825 Болт 4;
30 Q40308 Пружинная шайба 4;
31 CQ34008 Гайка 4;
32 Q40308 Пружинная шайба 4;
33 3506213-240 Скоба (кронштейн) 2;
34 CQ1500825 Болт 4;
35 3506212-240 СТЫКОВАЯ НАКЛАДКА 2;
36 CQ34008 Гайка 2;
37 Q40308 Пружинная шайба 2;
38 CQ1500830 Болт 2;
39 3406014A116 ЗАЖИМ ДЛЯ ТРУБКИ 2;
40 S3506215-70X ВОЗДУШНАЯ ТРУБКА 1;
41 CQ1500825 Болт 3;
42 Q40308 Пружинная шайба 3;
43 CQ1500820 Болт 2;
44 Q40308 Пружинная шайба 2;
45 Q151C1240 ШЕСТИГРАННЫЙ БОЛТ 3;
46 Q40308 Пружинная шайба 3;
47 3513015-317 ВОЗДУШНЫЙ РЕЗЕРВУАР 2;
48 S3513090-333 ВОЗДУШНЫЙ РЕЗЕРВУАР 1;
49 CQ61803 Заглушка с шестигранной головкой 5;
50 CQ34010 Гайка 2;
51 3513086-01 Зажимная скоба крепления ресивера 2;
52 CQ1501060Q Болт 2;
53 CQ34012 Гайка 4;
54 Q40312 Пружинная шайба 4;
55 2S3513081-271 КРОНШТЕЙН ВОЗДУШНОГО РЕЗЕРВУАРА 2;
56 CQ1501235 Болт 4;
57 3513826-240 ОПОРА 3;
58 CQ63114 Штуцер 1;
59 3506320-4G УЗЕЛ ТРУБКИ ПОДАЧИ ВОЗДУХА 1;
60 2S3506280-333 УЗЕЛ ТРУБКИ ПОДАЧИ ВОЗДУХА 1;
61 3506240-240 УЗЕЛ ТРУБКИ ПОДАЧИ ВОЗДУХА 1;
62 3506235-240 УЗЕЛ ТРУБКИ ПОДАЧИ ВОЗДУХА 1;
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
