Выходной вал
/ FAW Altay-3310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

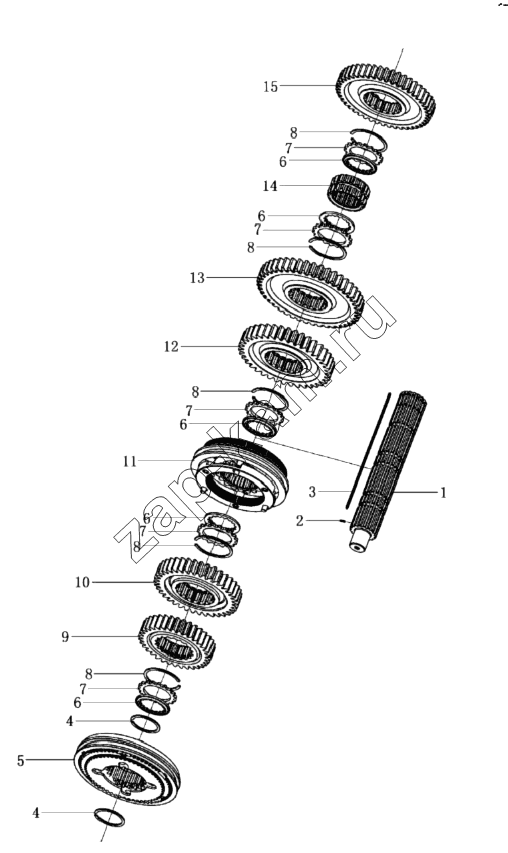

Схема/чертеж: Выходной вал / FAW Altay-3310
1
2
3
4
4
5
6
6
6
6
6
7
7
7
7
7
8
8
8
8
8
9
10
11
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
1 JS150T-1701105 Выходной вал 1; -
2 GB879-86 Штифт 1; -
3 17109 Шплинт 1; -
4 16763 Стопорное кольцо 2; -
5 JS150T-1701150 Синхронизатор ЗК №3 и №4 1; -
6 18701 Прокладка 1; -
7 14749 Промежуточное кольцо 1; -
8 14750 Стопорное кольцо 9; -
9 JS135T-170113 ЗК №3 выходного вала 9; -
10 JS135T-1701112 ЗК №2 выходного вала 9; -
11 JS150T-1701140 Синхронизатор ЗК №1 и №2 1; -
12 JS135T-1701111 ЗК №1 выходного вала 1; -
13 JS135T-1701110 ЗК низшей передачи 1; -
14 JS150T-1701108 Выдвижная гильза, задний ход 1; -
15 JS135T-1701109 ЗК заднего хода выходного вала 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
