Блок логики редуктора переднего моста
/ FAW CA3250 (P66K24L1TE5Z)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

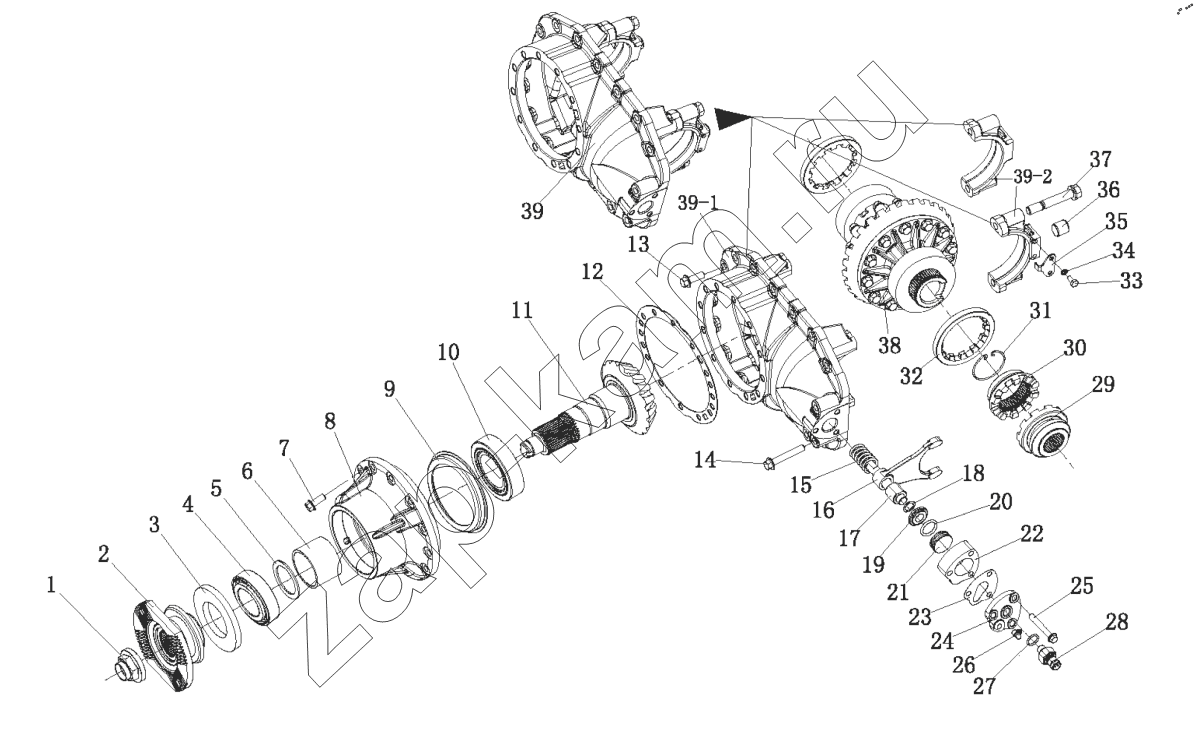

Схема/чертеж: Блок логики редуктора переднего моста / FAW CA3250 (P66K24L1TE5Z)
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
15
16
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39-1
39-2
Поз. Артикул Название детали Кол-во Цена
1 1701471-11 Контргайка 1; -
2 2502065-557/A Сборка фланца 1; -
3 2302055-820-C00/A Узел сальника привода конического редуктора в сборе (рисунок стиля) 1; -
4 30312 Конический роликовый подшипник 1; -
5 2402081-557/A Регулировочная шайба - подшипник ведущей конической шестерни 1; -
6 2402088-557/A Распорка - Подшипник активного конического зубчатого колеса 1; -
7 2402043-557/A Стопорный болт 12; -
8 2302049-820/A Подшипник сиденья - коническая шестерня привода передней оси 1; -
9 2402048-A0E Маслоотражатель - гнездо подшипника ведущей конической шестерни 1; -
10 30314 Конический подшипник качания 1; -
11 2302036A820/A Привод конического редуктора - Первая передняя ось 1; -
12 2302097-820/A Регулировочная шайба - опора сиденья ; -
12 2302098-820/A Регулировочная шайба - корпус подшипника ; -
12 2302099-820/A Регулировочная шайба - корпус подшипника ; -
13 2402016-557/A Стопорный болт 14; -
14 2302016-820/A Стопорный болт 2; -
15 2306028-820/A Возвратная пружина - блокировка межколесного дифференциала 1; -
16 2306024-820/A Вилка - блокировка дифференциала между колесами 1; -
17 2306026-820/A Вал вилки - колесный дифференциал 1; -
18 2306047-820/A Регулировочная шайба - вал вилки ; -
18 2306048-820/A Регулировочная шайба - вал вилки ; -
18 2306049-820/A Регулировочная шайба-вилка вала ; -
19 2306021-820/A Подвижный блок - вал вилки 1; -
20 2406014-55R/A Уплотнительное кольцо - поршень блокировки дифференциала 1; -
21 2406013-A0E Поршень - замок межколесного дифференциала 1; -
22 2406011-A0E Цилиндр - замок межколесного дифференциала 1; -
23 2406017-A0E/C Прокладка крышки цилиндра 1; -
24 2406016-A0E Крышка - цилиндр 1; -
25 2406018-A0E Болт - для крепления крышки цилиндра межколесного дифференциала 3; -
26 CQ63505 Шарнир 1; -
27 Q40116 Шайба 1; -
28 3774010-55A/A Нейтральный выключатель в сборе 1; -
29 2306032-820/A Подвижная передача - межколесный дифференциал 1; -
30 2306033-820/A Неподвижная передача - блокировка дифференциала между колесами 1; -
31 2306034-820/A Проволочное кольцо - крепится к дифференциальной передачи блокировки втулки 1; -
32 2403071-A8R Регулировочное кольцо - подшипник дифференциала 2; -
33 CQ1500816 Болт 4; -
34 Q40308 Пружинная шайба 4; 10 ₽ - 60 ₽
35 2303072-820/A Стоп - регулировочное кольцо 2; -
36 2402021-A0E Упорный палец - картер редуктора и картера моста 2; -
37 2402087-A6D/A Болты - Крышка подшипника дифференциала 4; -
38 2303010A820/C Дифференциал в сборе - первая передняя ось 1; -
39 2302015-820/B Дифференциал в сборе ---- первая передняя ось 1; -
39-1 2302018-820/B Корпус редуктора - первая передняя ось 1; -
39-2 2402019-557/A Крышка - Дифференциальный подшипник 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
